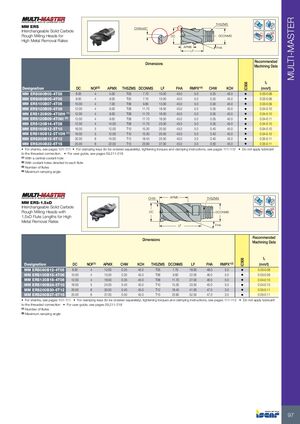

MULTI-MASTER

MM ERS

Сменные твердосплавные цельные головки фрез для черновой обработки с высокими скоростями съема материала.

Обозначение	DC	Число зубьев	APMX	THSZMS	DCONMS	LF	FHA	RMPX°	CHW	KCH	IC908	fz (мм/зуб)
MM ERS080B05-4T05	8.00	4	5.00	T05	7.70	10.00	45.0	5.0	0.25	45.0	•	0.03-0.08
MM ERS080B09-4T05	8.00	4	9.00	T05	7.70	15.00	45.0	5.0	0.25	45.0	•	0.03-0.08
MM ERS100B07-4T06	10.00	4	7.00	T06	9.60	13.00	45.0	5.0	0.30	45.0	•	0.03-0.09
MM ERS120B09-4T08	12.00	4	9.00	T08	11.70	16.50	45.0	5.0	0.35	45.0	•	0.04-0.10
MM ERS120B09-4T08H (1)	12.00	4	9.00	T08	11.70	16.50	45.0	5.0	0.35	45.0	•	0.04-0.10
MM ERS120B09-4T08I (2)	12.00	4	9.00	T08	11.70	16.50	45.0	5.0	0.35	45.0	•	0.04-0.11
MM ERS120B14-4T08	12.00	4	14.00	T08	11.70	23.00	45.0	5.0	0.35	45.0	•	0.04-0.10
MM ERS160B12-5T10	16.00	5	12.00	T10	15.30	20.50	45.0	5.0	0.40	45.0	•	0.04-0.10
MM ERS160B12-5T10H (1)	16.00	5	12.00	T10	15.30	20.50	45.0	5.0	0.40	45.0	•	0.04-0.10
MM ERS200B15-6T12	20.00	6	15.00	T12	18.45	25.50	45.0	3.0	0.40	45.0	•	0.05-0.11
MM ERS250B22-6T15	25.00	6	22.00	T15	23.90	37.00	45.0	3.0	0.50	45.0	•	0.05-0.11

Для хвостовиков см. стр. 101-111
Для зажимных ключей (заказываются отдельно), крутящих моментов и инструкций по креплению см. стр. 111-112
Не применяйте смазочно-охлаждающую жидкость к резьбовому соединению
Инструкция пользователя см. стр. 59, 211-218
(1) С центральным каналом подачи СОЖ
(2) С каналами подачи СОЖ, направленными к каждому зубу
(3) Число зубьев
(4) Максимальный угол врезания

MM ERS-1.5xD

Сменные твердосплавные цельные головки фрез для черновой обработки с длиной стружечной канавки 1,5xD и высокими скоростями съема материала.

Обозначение	DC	Число зубьев	APMX	CHW	KCH	THSZMS	DCONMS	LF	FHA	RMPX°	IC908	fz (мм/зуб)
MM ERS080B12-4T05	8.00	4	12.00	0.25	45.0	T05	7.70	18.00	46.0	5.0	•	0.03-0.08
MM ERS100B15-4T06	10.00	4	15.00	0.30	45.0	T06	9.60	22.00	46.0	5.0	•	0.03-0.09
MM ERS120B18-4T08	12.00	4	18.00	0.35	45.0	T08	11.70	27.00	46.0	5.0	•	0.04-0.10
MM ERS160B24-5T10	16.00	5	24.00	0.40	45.0	T10	15.30	33.50	40.0	5.0	•	0.04-0.10
MM ERS200B30-6T12	20.00	6	30.00	0.40	45.0	T12	18.45	41.00	47.0	3.0	•	0.05-0.11
MM ERS250B37-6T15	25.00	6	37.00	0.50	45.0	T15	23.90	52.50	47.0	3.0	•	0.05-0.11

Для хвостовиков см. стр. 101-111
Для зажимных ключей (заказываются отдельно), крутящих моментов и инструкций по креплению см. стр. 111-112
Не применяйте смазочно-охлаждающую жидкость к резьбовому соединению
Инструкция пользователя см. стр. 59, 211-218
(1) Число зубьев
(2) Максимальный угол врезания
