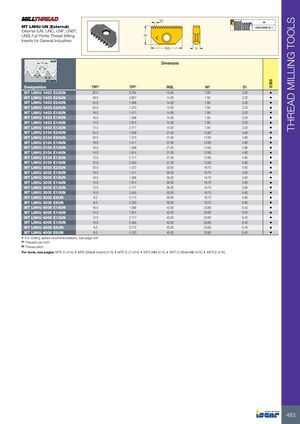

Фрезерные инструменты Iscar 2026 - страница 485

Предыдущая страница Следующая страница

Навигация

ИНСТРУМЕНТЫ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ

MT LNHU-UN (внешние)

Режущие пластины для нарезания внешней американской резьбы (UN, UNC, UNF, UNEF, UNS) полного профиля общего назначения. ANSI/ASME B1.1

Обозначение TPI(1) TP(2) [мм] INSL [мм] W1 [мм] S1 [мм] IC908
MT LNHU 1403 E32UN 32.0 0.794 14.00 7.90 3.20 •
MT LNHU 1403 E28UN 28.0 0.907 14.00 7.90 3.20 •
MT LNHU 1403 E24UN 24.0 1.058 14.00 7.90 3.20 •
MT LNHU 1403 E20UN 20.0 1.270 14.00 7.90 3.20 •
MT LNHU 1403 E18UN 18.0 1.411 14.00 7.90 3.20 •
MT LNHU 1403 E16UN 16.0 1.588 14.00 7.90 3.20 •
MT LNHU 1403 E14UN 14.0 1.814 14.00 7.90 3.20 •
MT LNHU 1403 E12UN 12.0 2.117 14.00 7.90 3.20 •
MT LNHU 2104 E24UN 24.0 1.058 21.00 12.60 4.80 •
MT LNHU 2104 E20UN 20.0 1.270 21.00 12.60 4.80 •
MT LNHU 2104 E18UN 18.0 1.411 21.00 12.60 4.80 •
MT LNHU 2104 E16UN 16.0 1.588 21.00 12.60 4.80 •
MT LNHU 2104 E14UN 14.0 1.814 21.00 12.60 4.80 •
MT LNHU 2104 E12UN 12.0 2.117 21.00 12.60 4.80 •
MT LNHU 2104 E10UN 10.0 2.540 21.00 12.60 4.80 •
MT LNHU 3005 E20UN 20.0 1.270 30.00 16.70 5.60 •
MT LNHU 3005 E18UN 18.0 1.411 30.00 16.70 5.60 •
MT LNHU 3005 E16UN 16.0 1.588 30.00 16.70 5.60 •
MT LNHU 3005 E14UN 14.0 1.814 30.00 16.70 5.60 •
MT LNHU 3005 E12UN 12.0 2.117 30.00 16.70 5.60 •
MT LNHU 3005 E10UN 10.0 2.540 30.00 16.70 5.60 •
MT LNHU 3005 E8UN 8.0 3.175 30.00 16.70 5.60 •
MT LNHU 3005 E6UN 6.0 4.233 30.00 16.70 5.60 •
MT LNHU 4006 E16UN 16.0 1.588 40.00 20.80 6.40 •
MT LNHU 4006 E14UN 14.0 1.814 40.00 20.80 6.40 •
MT LNHU 4006 E12UN 12.0 2.117 40.00 20.80 6.40 •
MT LNHU 4006 E10UN 10.0 2.540 40.00 20.80 6.40 •
MT LNHU 4006 E8UN 8.0 3.175 40.00 20.80 6.40 •
MT LNHU 4006 E6UN 6.0 4.233 40.00 20.80 6.40 •
  • Рекомендации по скоростям резания см. на стр. 497

(1) Витки на дюйм
(2) Шаг резьбы

Инструменты см. на стр.: MTE D (474) • MTE D(Многолезвийные) (475) • MTE D-C (474) • MTE-MM (473) • MTF D (Торцевая фреза) (475) • MTFLE (476)
