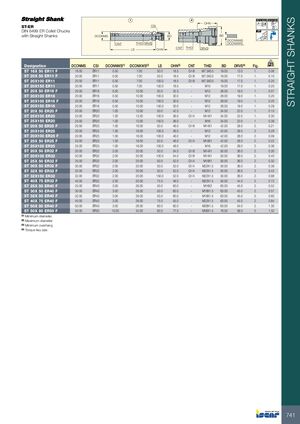

Фрезерные инструменты Iscar 2026 - страница 743

Предыдущая страница Следующая страница

Навигация

Прямые хвостовики

Цанговые патроны DIN 6499 ER с прямыми хвостовиками

Обозначение DCONMS CSI DCONNWS(1) DCONXWS(2) LS OHN(3) CNT THID BD DRVS(4) Рис. кг
ST 16X 50 ER11 F 16.00 ER11 0.50 7.00 50.0 18.5 G1/8 M7.5X0.5 19.00 13.0 1. 0.06
ST 20X 50 ER11 F 20.00 ER11 0.50 7.00 50.0 18.5 G1/8 M7.5X0.5 19.00 17.0 1. 0.10
ST 20X100 ER11 20.00 ER11 0.50 7.00 100.0 18.5 G1/8 M7.5X0.5 19.00 17.0 1. 0.20
ST 20X150 ER11 20.00 ER11 0.50 7.00 150.0 18.5 — M10 19.00 17.0 1. 0.25
ST 20X 50 ER16 F 20.00 ER16 0.50 10.00 50.0 32.3 — M12 28.00 19.0 1. 0.07
ST 20X100 ER16 20.00 ER16 0.50 10.00 100.0 30.0 — M12 28.00 19.0 1. 0.20
ST 20X100 ER16 F 20.00 ER16 0.50 10.00 100.0 30.0 — M12 28.00 19.0 1. 0.20
ST 20X150 ER16 20.00 ER16 0.50 10.00 150.0 30.0 — M12 28.00 19.0 1. 0.28
ST 20X 50 ER20 F 20.00 ER20 1.00 13.00 50.0 42.5 — M12 34.00 22.0 1. 0.15
ST 25X100 ER20 25.00 ER20 1.00 13.00 100.0 36.0 G1/4 M14X1 34.00 22.0 1. 0.30
ST 25X150 ER20 25.00 ER20 1.00 13.00 150.0 36.0 — M16 34.00 22.0 1. 0.39
ST 20X 50 ER25 F 20.00 ER25 1.00 16.00 50.0 46.0 G1/8 M14X1 42.00 28.0 2. 0.21
ST 20X100 ER25 20.00 ER25 1.00 16.00 100.0 46.0 — M12 42.00 28.0 2. 0.29
ST 20X100 ER25 F 20.00 ER25 1.00 16.00 100.0 46.0 — M12 42.00 28.0 2. 0.09
ST 25X 50 ER25 F 25.00 ER25 1.00 16.00 50.0 46.0 G1/4 M18X1 42.00 28.0 2. 0.22
ST 25X100 ER25 25.00 ER25 1.00 16.00 100.0 46.0 — M16 42.00 28.0 2. 0.36
ST 20X 50 ER32 F 20.00 ER32 2.00 20.00 50.0 54.0 G1/8 M14X1 50.00 36.0 2. 0.30
ST 20X100 ER32 20.00 ER32 2.00 20.00 100.0 54.0 G1/8 M14X1 50.00 36.0 2. 0.40
ST 25X 50 ER32 F 25.00 ER32 2.00 20.00 50.0 52.0 G1/4 M18X1 50.00 36.0 2. 0.32
ST 30X 50 ER32 F 30.00 ER32 2.00 20.00 50.0 52.0 G1/4 M22X1.5 50.00 36.0 2. 0.39
ST 32X 50 ER32 F 32.00 ER32 2.00 20.00 50.0 52.0 G1/4 M22X1.5 50.00 36.0 2. 0.42
ST 32X150 ER32 32.00 ER32 2.00 20.00 150.0 52.0 G1/4 M22X1.5 50.00 36.0 2. 0.88
ST 40X 75 ER32 F 40.00 ER32 2.00 20.00 75.0 46.0 — M22X1.5 50.00 44.0 2. 0.72
ST 25X 50 ER40 F 25.00 ER40 3.00 26.00 50.0 60.0 — M16X2 63.00 45.0 2. 0.52
ST 30X 50 ER40 F 30.00 ER40 3.00 26.00 50.0 60.0 — M18X1.5 63.00 45.0 2. 0.57
ST 32X 50 ER40 F 32.00 ER40 3.00 26.00 50.0 60.0 — M18X1.5 63.00 45.0 2. 0.60
ST 40X 75 ER40 F 40.00 ER40 3.00 26.00 75.0 55.0 — M22X1.5 63.00 45.0 2. 0.84
ST 50X 80 ER40 F 50.00 ER40 3.00 26.00 80.0 60.0 — M28X1.5 63.00 54.0 2. 1.30
ST 50X 80 ER50 F 50.00 ER50 10.00 34.00 80.0 77.0 — M36X1.5 78.00 58.0 2. 1.32

(1) Минимальный диаметр
(2) Максимальный диаметр
(3) Минимальный вылет
(4) Размер торцевого ключа
