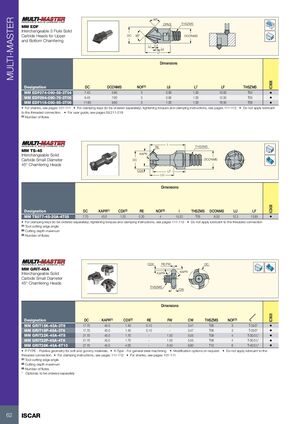

Фрезерные инструменты Iscar 2026 - страница 64

Предыдущая страница Следующая страница

Навигация

MULTI-MASTER

MM EDF

Сменные трехзубые головки из твердого сплава для верхнего и нижнего фаскирования

Размеры

Обозначение DC DCONMS NOF(1) L6 L7 LF THSZMS IC908
MM EDF074-090-58-3T04 7.40 5.80 3 0.90 1.00 10.00 T04 •
MM EDF094-090-76-3T05 9.40 7.60 3 0.90 1.00 12.50 T05 •
MM EDF116-090-95-3T06 11.60 9.60 3 1.00 1.00 16.50 T06 •
  • Для хвостовиков см. страницы 101-111
  • Зажимные шпонки (заказываются отдельно), моменты затяжки и инструкции по зажиму см. на страницах 111-112
  • Не применяйте смазку к резьбовому соединению.
  • Руководство пользователя см. на страницах 59, 211-218

(1) Количество зубьев

MM TS-45

Сменные головки из твердого сплава малого диаметра для фаскирования под 45°

Размеры

Обозначение DC KAPR(1) CDX(2) RE NOF(3) l THSZMS DCONMS LU LF IC908
MM TS077-45-20A-4T05 7.70 45.0 1.20 0.20 4 15.20 T05 8.00 10.3 13.85 •
  • Зажимные шпонки (заказываются отдельно), моменты затяжки и инструкции по зажиму см. на страницах 111-112
  • Не применяйте смазку к резьбовому соединению

(1) Угол режущей кромки инструмента
(2) Максимальная глубина резания
(3) Количество зубьев

MM GRIT-45A

Сменные головки из твердого сплава малого диаметра для фаскирования под 45°

Размеры

Обозначение DC KAPR(1) CDX(2) RE FW CW THSZMS NOF(3) IC908
MM GRIT18K-45A-3T6 17.70 45.0 1.40 0.10 - 3.47 T06 3 T-25/3*
MM GRIT18P-45A-3T6 17.70 45.0 1.40 0.10 - 3.47 T06 3 T-25/3*
MM GRIT22K-45A-4T8 21.70 45.0 1.70 - 1.50 5.55 T08 4 T-30/3 L*
MM GRIT22P-45A-4T8 21.70 45.0 1.70 - 1.50 5.55 T08 4 T-30/3 L*
MM GRIT28K-45A-6T10 27.70 45.0 4.00 - 0.50 9.80 T10 6 T-40/3 L*
  • Тип P — Положительная геометрия для мягких и вязких материалов.
  • Тип K — Для универсальной обработки стали.
  • Варианты модификации по запросу.
  • Не применяйте смазку к резьбовому соединению.
  • Инструкции по зажиму см. на страницах 111-112
  • Для хвостовиков см. страницы 101-111

(1) Угол режущей кромки инструмента
(2) Максимальная глубина резания
(3) Количество зубьев
* По желанию, заказывается отдельно
