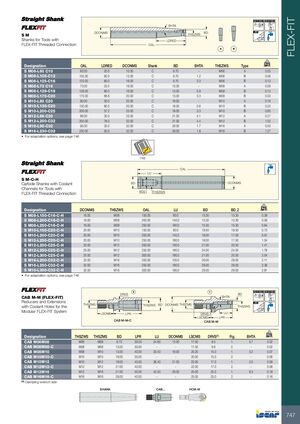

FLEX-FIT

SM

Хвостовики для инструментов с резьбовым соединением FLEX-FIT

Обозначение OAL LDRED DCONMS Хвостовик BD BHTA THSZWS Тип кг
S M06-L60 C10 60.00 20.0 10.00 C 9.70 — M06 A 0.03
S M06-L105-C12 105.00 60.0 12.00 C 9.70 1.2 M06 B 0.06
S M06-L125-C16 125.00 60.0 16.00 C 9.70 3.3 M06 B 0.13
S M08-L73 C16 73.00 25.0 16.00 C 13.00 — M08 A 0.09
S M08-L128-C16 128.00 80.0 16.00 C 13.00 0.9 M08 B 0.15
S M08-L170-C20 170.00 66.8 20.00 C 13.00 3.3 M08 B 0.33
S M10-L80 C20 80.00 30.0 20.00 C 18.00 — M10 A 0.16
S M10-L130-C20 130.00 80.0 20.00 C 18.00 0.6 M10 B 0.25
S M10-L200-C25 200.00 57.2 25.00 C 19.00 3.3 M10 B 0.65
S M12-L86-C25 86.00 30.0 25.00 C 21.00 5.1 M12 A 0.27
S M12-L200-C32 200.00 78.0 32.00 C 21.00 4.4 M12 B 1.02
S M16-L95-C32 95.00 35.0 32.00 C 29.00 1.7 M16 A 0.50
S M16-L230-C32 230.00 50.0 32.00 C 29.00 1.8 M16 B 1.27

• Параметры адаптации см. на странице 746

S M-C-H

Твердосплавные хвостовики с каналами подачи СОЖ для инструментов с резьбовым соединением FLEX-FIT

Обозначение DCONMS THSZWS OAL LU BD BD_2 кг
S M08-L150-C16-C-H 16.00 M08 150.00 80.0 15.30 15.30 0.39
S M08-L200-C16-C-H 16.00 M08 200.00 140.0 15.30 15.30 0.59
S M08-L250-C16-C-H 16.00 M08 250.00 180.0 15.30 15.30 0.84
S M10-L150-C20-C-H 20.00 M10 150.00 80.0 18.50 18.50 0.73
S M10-L200-C20-C-H 20.00 M10 200.00 140.0 18.00 17.50 0.91
S M10-L250-C20-C-H 20.00 M10 250.00 180.0 18.00 17.50 1.04
S M12-L200-C25-C-H 25.00 M12 200.00 100.0 21.00 20.50 1.41
S M12-L250-C25-C-H 25.00 M12 250.00 180.0 24.00 24.00 1.78
S M12-L300-C25-C-H 25.00 M12 300.00 180.0 21.00 20.50 2.04
S M16-L200-C32-C-H 32.00 M16 200.00 100.0 29.00 29.00 2.11
S M16-L250-C32-C-H 32.00 M16 250.00 180.0 29.00 29.00 2.36
S M16-L300-C32-C-H 32.00 M16 300.00 180.0 29.00 29.00 2.81

• Параметры адаптации см. на странице 746

CAB M-M (FLEX-FIT)

Переходники и удлинители с отверстиями подачи СОЖ для модульной системы FLEX-FIT

Обозначение THSZWS THSZMS BD LPR LU DCONMS LSCMS DRVS(1) Рис. BHTA кг
CAB M06M08 M06 M08 9.70 30.00 24.80 13.00 17.50 9.5 1. 5.7 0.02
CAB M08M08-C M08 M08 13.00 30.00 — — 17.50 9.6 2. — 0.02
CAB M08M10 M08 M10 13.00 40.00 33.40 18.00 20.20 15.0 1. 5.2 0.07
CAB M10M10-C M10 M10 18.00 35.00 — — 20.00 15.0 2. — 0.06
CAB M10M12 M10 M12 18.00 45.00 36.40 21.00 22.00 17.0 1. 2.5 0.09
CAB M12M12-C M12 M12 21.00 40.00 — — 22.00 17.0 2. — 0.08
CAB M12M16 M12 M16 21.00 50.00 42.50 29.00 25.00 25.0 1. 6.3 0.18
CAB M16M16-C M16 M16 29.00 40.00 — — 25.00 25.0 2. — 0.16

(1) Размер торцевого ключа
