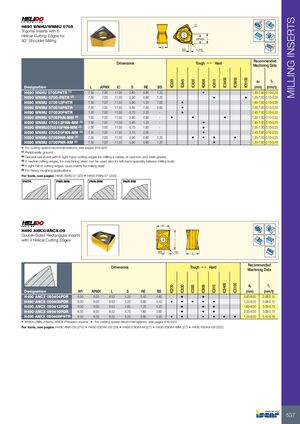

ФРЕЗЕРНЫЕ ПЛАСТИНЫ

Тригональные пластины с 6 спиральными режущими кромками для торцевого фрезерования под углом 90°.

Размеры

Обозначение	L	APMX	IC	S	RE	BS	Материал						ap (мм)
							Вязкий 1	Твёрдый
H690 WNHU 0705PNTR (1)	7.30	7.00	11.50	5.80	0.80	1.20			•			1.20-7.00	0.10-0.20
H690 WNMU 0705-PNTR (2)	7.30	7.00	11.50	5.90	0.80	1.20			•	•		1.20-7.00	0.10-0.35
H690 WNMU 070512PNTR	7.30	7.00	11.50	5.80	1.20	1.00	•					1.60-7.00	0.10-0.35
H690 WNMU 070516PNTR	7.30	7.00	11.50	5.80	1.60	0.60	•					2.00-7.00	0.10-0.35
H690 WNMU 070520PNTR	7.30	7.00	11.50	5.70	2.00	–	•					2.40-7.00	0.10-0.35
H690 WNMU 0705PNN-MM (3)	7.30	7.00	11.50	5.90	0.80	–		•	•		•	1.20-7.00	0.10-0.25
H690 WNMU 070512PNN-MM (3)	7.30	7.00	11.50	5.80	1.20	–				•		1.60-7.00	0.10-0.25
H690 WNMU 070516PNN-MM (3)	7.30	7.00	11.50	5.70	1.60	–				•		2.00-7.00	0.10-0.25
H690 WNMU 070520PNN-MM (3)	7.30	7.00	11.50	5.70	2.00	–				•		2.40-7.00	0.10-0.25
H690 WNMU 0705PNR-MM (4)	7.30	7.00	11.50	5.90	0.80	1.20				•	•	1.20-7.00	0.10-0.25
H690 WNMU 0705PNR-RM (5)	7.30	7.00	11.50	5.80	0.80	1.20				•		1.20-7.00	0.15-0.40

Рекомендации по скорости резания см. на стр. 616-620

Примечания:

(1) Обработанные по периферии
(2) Универсальная пластина с 6 правыми режущими кромками для фрезерования чугуна и стали различных марок
(3) 6 нейтральных режущих кромок для обработки стали, могут использоваться также в специально подобранных левых фрезерных инструментах
(4) 6 правых режущих кромок, используются в основном для фрезерования стали
(5) Для тяжелых операций черновой обработки

Инструменты см. на стр.: H690 EWN-07 (20) • H690 FWN-07 (230)

Двусторонние прямоугольные пластины с 4 спиральными режущими кромками.

Размеры

Обозначение	W1	APMX	L	S	RE	BS	Материал						ap (мм)
							Вязкий 1	Твёрдый
H490 ANCX 090404PDR	6.50	8.00	8.52	5.20	0.40	4.80		•	•			0.80-8.00	0.08-0.15
H490 ANCX 090408PDR	6.50	8.00	8.52	5.20	0.80	4.40	•	•	•	•		1.20-8.00	0.08-0.15
H490 ANCX 090412PDR	6.50	8.00	8.52	4.80	1.20	4.20		•		•	•	1.60-8.00	0.08-0.15
H490 ANCX 090416PDR	6.50	8.00	8.52	4.70	1.60	3.60		•		•	•	2.00-8.00	0.08-0.15
H490 ANKX 090408PNTR	6.50	8.00	8.52	5.20	0.80	5.00	•	•		•	•	1.20-8.00	0.10-0.18

ANKX — универсальные пластины, ANCX — прецизионные пластины. Рекомендации по скорости резания см. на стр. 616-620

Инструменты см. на стр.: H490 ANK-09 (274) • H490 E90AX-09 (26) • H490 E90AX-M (27) • H490 E90AX-MM (27) • H490 F90AX-09 (232)
