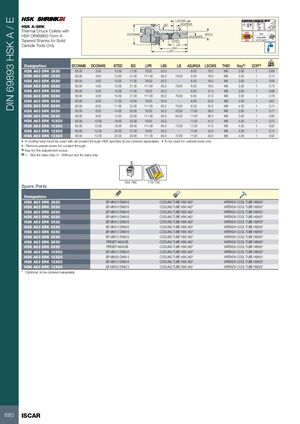

DIN 69893 HSK A / E

HSK A-SRK

Термические цанги с коническим хвостовиком HSK DIN69893 Форма A для твердосплавных резцов

Обозначение	DCONMS	DCONWS	BTED	BD	LPR	LBX	LB	ADJRGA	LSCWS	THID	Ключ	DCP	Вес (кг)
HSK A63 SRK 3X50	63.00	3.00	10.00	17.00	76.00	50.0	—	6.00	16.0	M6	3.00	1	0.68
HSK A63 SRK 3X85	63.00	3.00	10.00	21.00	111.00	85.0	79.00	6.00	16.0	M6	3.00	1	0.74
HSK A63 SRK 4X50	63.00	4.00	10.00	17.00	76.00	50.0	—	6.00	18.0	M6	3.00	1	0.68
HSK A63 SRK 4X85	63.00	4.00	10.00	21.00	111.00	85.0	79.00	6.00	18.0	M6	3.00	1	0.73
HSK A63 SRK 5X50	63.00	5.00	10.00	17.00	76.00	50.0	—	6.00	21.0	M6	3.00	1	0.68
HSK A63 SRK 5X85	63.00	5.00	10.00	21.00	111.00	85.0	79.00	6.00	21.0	M6	3.00	1	0.76
HSK A63 SRK 6X50	63.00	6.00	11.00	18.00	76.00	50.0	—	6.00	24.0	M8	4.00	1	0.67
HSK A63 SRK 6X85	63.00	6.00	11.00	22.00	111.00	85.0	79.00	6.00	24.0	M8	4.00	1	0.74
HSK A63 SRK 8X50	63.00	8.00	14.00	20.00	76.00	50.0	43.00	11.00	36.0	M6	3.00	1	0.71
HSK A63 SRK 8X85	63.00	8.00	14.00	23.00	111.00	85.0	64.00	11.00	36.0	M6	3.00	1	0.80
HSK A63 SRK 10X50	63.00	10.00	16.00	23.00	76.00	50.0	—	11.00	41.0	M8	4.00	1	0.72
HSK A63 SRK 10X85	63.00	10.00	16.00	26.00	111.00	85.0	72.00	11.00	41.0	M8	4.00	1	0.82
HSK A63 SRK 12X50	63.00	12.00	20.00	27.00	76.00	50.0	—	11.00	43.0	M8	4.00	1	0.75
HSK A63 SRK 12X85	63.00	12.00	20.00	30.00	111.00	85.0	72.00	11.00	43.0	M8	4.00	1	0.92

Охлаждающая трубка должна использоваться со всеми шпинделями HSK с подачей СОЖ (заказывается отдельно).
Предназначено только для твердосплавных инструментов.
Извлеките регулировочный винт для подачи СОЖ.

Примечания:

(1) Ключ для регулировочного винта.
(2) 1 — гнездо для микросхемы данных, 0 — без гнезда для микросхемы данных

Запчасти

Обозначение
HSK A63 SRK 3X50	SR M6X10 DIN916	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*
HSK A63 SRK 3X85	SR M6X10 DIN916	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*
HSK A63 SRK 4X50	SR M6X10 DIN916	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*
HSK A63 SRK 4X85	SR M6X10 DIN916	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*
HSK A63 SRK 5X50	SR M6X10 DIN916	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*
HSK A63 SRK 5X85	SR M6X10 DIN916	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*
HSK A63 SRK 6X50	SR M8X12 DIN916	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*
HSK A63 SRK 6X85	SR M8X12 DIN916	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*
HSK A63 SRK 8X50	PRESET M6X20B	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*
HSK A63 SRK 8X85	PRESET M6X20B	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*
HSK A63 SRK 10X50	SR M8X12 DIN916	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*
HSK A63 SRK 10X85	SR M8X20 DIN913	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*
HSK A63 SRK 12X50	SR M8X12 DIN916	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*
HSK A63 SRK 12X85	SR M8X20 DIN913	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*

* По желанию, заказывается отдельно
