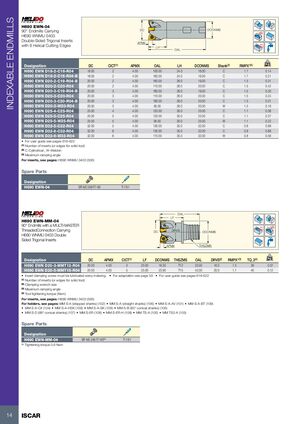

H690 EWN-04

Концевые фрезы 90° с двусторонними треугольными пластинами H690 WNMU 0403 с 6 винтовыми режущими кромками

Обозначение DC Кол-во пластин APMX OAL LH DCONMS Хвостовик RMPX° Вес (кг)
H690 EWN D18-2-C16-R04 18.00 2 4.00 100.00 24.0 16.00 C 1.7 0.14
H690 EWN D18-2-C16-R04-B 18.00 2 4.00 160.00 24.0 16.00 C 1.7 0.21
H690 EWN D20-2-C19-R04-B 20.00 2 4.00 160.00 26.0 19.00 C 1.5 0.31
H690 EWN D20-2-C20-R04 20.00 2 4.00 110.00 26.0 20.00 C 1.5 0.42
H690 EWN D20-3-C19-R04-B 20.00 3 4.00 160.00 26.0 19.00 C 1.5 0.30
H690 EWN D20-3-C20-R04 20.00 3 4.00 110.00 26.0 20.00 C 1.5 0.24
H690 EWN D20-3-C20-R04-B 20.00 3 4.00 160.00 26.0 20.00 C 1.5 0.31
H690 EWN D20-3-W20-R04 20.00 3 4.00 85.00 26.0 20.00 W 1.5 0.16
H690 EWN D25-4-C25-R04 25.00 4 4.00 120.00 30.0 25.00 C 1.1 0.36
H690 EWN D25-5-C25-R04 25.00 5 4.00 120.00 30.0 25.00 C 1.1 0.37
H690 EWN D25-5-W25-R04 25.00 5 4.00 95.00 30.0 25.00 W 1.1 0.22
H690 EWN D32-5-C32-R04 32.00 5 4.00 130.00 35.0 32.00 C 0.8 0.68
H690 EWN D32-6-C32-R04 32.00 6 4.00 130.00 35.0 32.00 C 0.8 0.68
H690 EWN D32-6-W32-R04 32.00 6 4.00 110.00 35.0 32.00 W 0.8 0.56
  • Руководство пользователя см. на стр. 616-622

Примечания:

  1. Количество пластин (или зубьев для твердосплавного инструмента)
  2. C — цилиндрический, W — велдон
  3. Максимальный угол наклона

Пластины см. на стр.: H690 WNMU 0403 (536)

Запасные части

Обозначение Запасная часть Код
H690 EWN-04 SR M2.5X6-T7-60 T-7/51

H690 EWN-MM-04

Концевые фрезы 90° с резьбовым соединением МУЛЬТИМАСТЕР с двусторонними треугольными пластинами H690 WNMU 0403

Обозначение DC APMX Кол-во пластин LF DCONMS THSZMS OAL DRVS RMPX° TQ Вес (кг)
H690 EWN D20-3-MMT12-R04 20.00 4.00 3 20.00 18.30 T12 33.00 16.0 1.5 28 0.07
H690 EWN D25-5-MMT15-R04 25.00 4.00 5 25.00 23.90 T15 42.00 20.0 1.1 40 0.12
  • Винт зажима пластины должен быть смазан при каждом переиндексировании
  • Адаптация см. на стр. 59
  • Руководство пользователя см. на стр. 616-622

Примечания:

  1. Количество пластин (или зубьев для твердосплавного инструмента)
  2. Размер гаечного ключа для затяжки
  3. Максимальный угол наклона
  4. Момент затяжки инструмента (Н·м)

Пластины см. на стр.: H690 WNMU 0403 (536)

Держатели см. на стр.: MM S-A ступенчатые хвостовики (102) • MM S-A прямые хвостовики (106) • MM S-A-AV (101) • MM S-A-BT (109) • MM S-A-C# (104) • MM S-A-HSK (109) • MM S-A-SK (109) • MM S-B конические хвостовики 85° (106) • MM S-D конические хвостовики 89° (107) • MM ER (108) • MM ER-H (108) • MM TS-A (105) • MM TS2-A (105)

Запасные части

Обозначение Запасная часть Код
H690 EWN-MM-04 SR M2.5X6-T7-60(a) T-7/51

Примечание: Момент затяжки 0.9 Н·м
