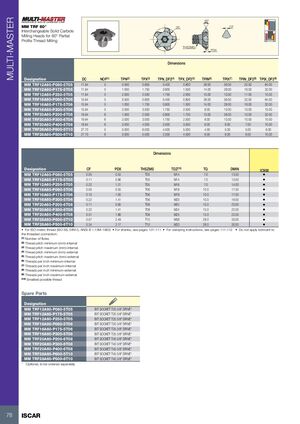

MULTI-MASTER

MM TRF 60°

Сменные твёрдосплавные головки для фрезерования резьбы по частичному профилю 60°

Размеры

Обозначение DC NOF(1) TPN(2) TPX(3) TPN_DF2(4) TPX_DF2(5) TPIN(6) TPIX(7) TPIN_DF2(8) TPIX_DF2(9)
MM TRF12A60-P080-5T05 11.94 5 0.500 0.800 0.400 0.800 28.00 56.00 32.00 64.00
MM TRF12A60-P175-5T05 11.94 5 1.000 1.750 0.800 1.500 14.00 28.00 16.00 32.00
MM TRF12A60-P250-5T05 11.94 5 2.000 2.500 1.750 2.000 10.00 13.00 11.00 15.00
MM TRF16A60-P080-5T06 15.94 5 0.500 0.800 0.400 0.800 28.00 56.00 32.00 64.00
MM TRF16A60-P175-5T06 15.94 5 1.000 1.750 0.800 1.500 14.00 28.00 16.00 32.00
MM TRF16A60-P300-5T06 15.94 5 2.000 3.000 1.750 2.500 8.00 13.00 10.00 15.00
MM TRF20A60-P200-6T08 19.94 6 1.000 2.000 0.800 1.750 13.00 28.00 15.00 32.00
MM TRF20A60-P300-6T08 19.94 6 2.000 3.000 1.750 2.500 8.00 13.00 10.00 15.00
MM TRF20A60-P400-6T08 19.94 6 3.000 4.000 2.500 3.500 6.00 9.00 7.00 10.00
MM TRF28A60-P600-5T10 27.70 5 5.000 6.000 4.500 5.000 4.00 5.00 5.00 6.00
MM TRF28A60-P500-6T10 27.70 6 3.000 5.000 2.500 4.500 6.00 8.00 6.00 10.00

Размеры (продолжение)

Обозначение CF PDX THSZMS TDZ(10) TQ DMIN IC908
MM TRF12A60-P080-5T05 0.05 0.55 T05 M14 7.0 13.50 •
MM TRF12A60-P175-5T05 0.11 0.96 T05 M14 7.0 13.00 •
MM TRF12A60-P250-5T05 0.22 1.21 T05 M16 7.0 14.00 •
MM TRF16A60-P080-5T06 0.05 0.55 T06 M18 10.0 17.50 •
MM TRF16A60-P175-5T06 0.10 1.00 T06 M18 10.0 17.00 •
MM TRF16A60-P300-5T06 0.22 1.41 T06 M20 10.0 18.00 •
MM TRF20A60-P200-6T08 0.11 0.95 T08 M24 10.0 23.00 •
MM TRF20A60-P300-6T08 0.22 1.41 T08 M24 15.0 22.00 •
MM TRF20A60-P400-6T08 0.31 1.86 T08 M25 15.0 22.00 •
MM TRF28A60-P600-5T10 0.57 2.49 T10 M38 28.0 33.00 •
MM TRF28A60-P500-6T10 0.34 2.17 T10 M33 28.0 30.00 •
  • Для метрической резьбы ISO (ISO 68, DIN13, ANSI B 1.13M-1983)
  • Хвостовики см. на стр. 101-111
  • Инструкции по креплению см. на стр. 111-112
  • Не применяйте смазку к резьбовому соединению

(1) Количество зубьев
(2) Шаг резьбы минимум (мм) - внутренний
(3) Шаг резьбы максимум (мм) - внутренний
(4) Шаг резьбы минимум (мм) - наружный
(5) Шаг резьбы максимум (мм) - наружный
(6) Резьб на дюйм минимум - внутренний
(7) Резьб на дюйм максимум - внутренний
(8) Резьб на дюйм минимум - наружный
(9) Резьб на дюйм максимум - наружный
(10) Минимальный возможный размер резьбы

Запасные части

Обозначение Описание
MM TRF12A60-P080-5T05 Битовая головка T20 3/8" *
MM TRF12A60-P175-5T05 Битовая головка T20 3/8" *
MM TRF12A60-P250-5T05 Битовая головка T20 3/8" *
MM TRF16A60-P080-5T06 Битовая головка T20 3/8" *
MM TRF16A60-P175-5T06 Битовая головка T25 3/8" *
MM TRF16A60-P300-5T06 Битовая головка T25 3/8" *
MM TRF20A60-P200-6T08 Битовая головка T40 3/8" *
MM TRF20A60-P300-6T08 Битовая головка T40 3/8" *
MM TRF20A60-P400-6T08 Битовая головка T40 3/8" *
MM TRF28A60-P600-5T10 Битовая головка T40 3/8" *
MM TRF28A60-P500-6T10 Битовая головка T40 3/8" *

* Опционально, заказывается отдельно
