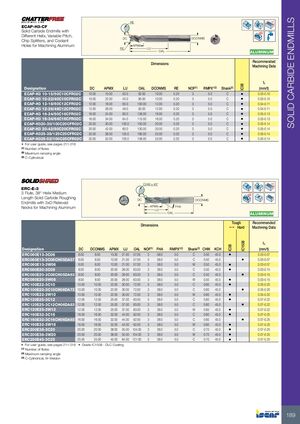

Фрезерные инструменты Iscar 2026 - страница 191

Предыдущая страница Следующая страница

Навигация

Твердосплавные концевые фрезы

ECAP-H3-CF

Твердосплавные концевые фрезы с различными углами спирали, переменным шагом, разделителями стружки и каналами подачи СОЖ для обработки алюминия

Размеры

Обозначение DC APMX LU OAL DCONMS RE NOF RMPX° Хвостовик Рекомендуемые режимы обработки алюминия fz (мм/т)
ECAP-H3 10-15/50C10CFR02C 10.00 15.00 50.0 92.00 10.00 0.20 3 5.0 C • 0.03-0.10
ECAP-H3 10-22/40C10CFR02C 10.00 22.00 40.0 80.00 10.00 0.20 3 5.0 C • 0.03-0.10
ECAP-H3 12-18/60C12CFR02C 12.00 18.00 60.0 100.00 12.00 0.20 3 5.0 C • 0.04-0.11
ECAP-H3 12-26/48C12CFR02C 12.00 26.00 48.0 93.00 12.00 0.20 3 5.0 C • 0.04-0.11
ECAP-H3 16-24/80C16CFR02C 16.00 24.00 80.0 128.00 16.00 0.20 3 5.0 C • 0.05-0.13
ECAP-H3 16-34/64C16CFR02C 16.00 34.00 64.0 115.00 16.00 0.20 3 5.0 C • 0.05-0.13
ECAP-H320-30/100C20CFR02C 20.00 30.00 100.0 150.00 20.00 0.20 3 5.0 C • 0.05-0.14
ECAP-H3 20-42/80C20CFR02C 20.00 42.00 80.0 130.00 20.00 0.20 3 5.0 C • 0.05-0.14
ECAP-H325-38/125C25CFR02C 25.00 38.00 125.0 185.00 25.00 0.20 3 5.0 C • 0.05-0.14
ECAP-H325-52/100C25CFR02C 25.00 52.00 100.0 158.00 25.00 0.20 3 5.0 C • 0.05-0.14

Примечания:

  • Количество зубьев
  • Максимальный угол врезания
  • C - цилиндрический хвостовик

ERC-E-3

3-зубая, угол спирали 38°, средней длины, твердосплавная черновая фреза с выточками разгрузки 3×D для обработки алюминия

Размеры

Обозначение DC DCONMS APMX LU OAL NOF FHA RMPX° Хвостовик CHW KCH Рекомендуемые режимы обработки fz (мм/т)
ERC060E13-3C06 6.00 6.00 13.00 21.00 57.00 3 38.0 5.0 C 0.50 45.0 • 0.03-0.07
ERC060E13-3C06CH05DA57 6.00 6.00 13.00 21.00 57.00 3 38.0 5.0 C 0.50 45.0 • 0.03-0.07
ERC060E13-3W06 6.00 6.00 13.00 21.00 57.00 3 38.0 5.0 W 0.50 45.0 • 0.03-0.07
ERC080E20-3C08 8.00 8.00 20.00 28.00 63.00 3 38.0 5.0 C 0.50 45.0 • 0.03-0.15
ERC080E20-3C08CH05DA63 8.00 8.00 20.00 28.00 63.00 3 38.0 5.0 C 0.50 45.0 • 0.03-0.15
ERC080E20-3W08 8.00 8.00 20.00 28.00 63.00 3 38.0 5.0 W 0.50 45.0 • 0.03-0.15
ERC100E22-3C10 10.00 10.00 22.00 30.00 72.00 3 38.0 5.0 C 0.60 45.0 • 0.05-0.20
ERC100E22-3C10CH06DA72 10.00 10.00 22.00 30.00 72.00 3 38.0 5.0 C 0.60 45.0 • 0.05-0.20
ERC100E22-3W10 10.00 10.00 22.00 30.00 72.00 3 38.0 5.0 W 0.60 45.0 • 0.05-0.20
ERC120E25-3C12 12.00 12.00 25.00 37.00 83.00 3 38.0 5.0 C 0.60 45.0 • 0.07-0.22
ERC120E25-3C12CH06DA83 12.00 12.00 25.00 37.00 83.00 3 38.0 5.0 C 0.60 45.0 • 0.07-0.22
ERC120E25-3W12 12.00 12.00 25.00 37.00 83.00 3 38.0 5.0 W 0.60 45.0 • 0.07-0.22
ERC160E32-3C16 16.00 16.00 32.00 44.00 92.00 3 38.0 5.0 C 0.60 45.0 • 0.07-0.25
ERC160E32-3C16CH06DA92 16.00 16.00 32.00 44.00 92.00 3 38.0 5.0 C 0.60 45.0 • 0.07-0.25
ERC160E32-3W16 16.00 16.00 32.00 44.00 92.00 3 38.0 5.0 W 0.60 45.0 • 0.07-0.25
ERC200E38-3C20 20.00 20.00 38.00 55.00 104.00 3 38.0 5.0 C 0.70 45.0 • 0.07-0.25
ERC200E38-3W20 20.00 20.00 38.00 55.00 104.00 3 38.0 5.0 W 0.70 45.0 • 0.07-0.25
ERC250E45-3C25 25.00 25.00 45.00 64.00 121.00 3 38.0 5.0 C 0.70 45.0 • 0.07-0.25

Примечания:

  • Покрытие IC1508 - DLC
  • Количество зубьев
  • Максимальный угол врезания
  • C - цилиндрический, W - Weldon хвостовик
