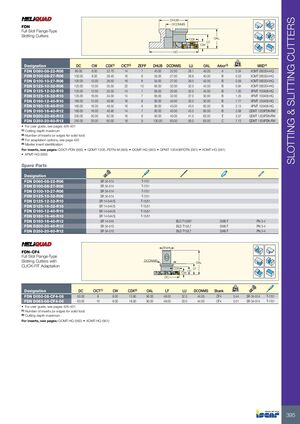

FDN

Полнопрофильные пазовые фрезы типа фланцевого крепления

Обозначение DC CW CDX CICT ZEFP DHUB DCONMS LU OAL Державка Вес (кг) Пластина
FDN D080-08-22-R06 80.00 8.00 22.70 14 7 45.00 22.00 28.1 40.00 A 0.34 XOMT 060204-HQ
FDN D100-08-27-R06 100.00 8.00 26.40 16 8 55.00 27.00 28.8 40.00 B 0.53 XOMT 060204-HQ
FDN D100-10-27-R06 100.00 10.00 26.50 16 8 55.00 27.00 29.5 40.00 B 0.59 XOMT 060204-HQ
FDN D125-10-32-R06 125.00 10.00 35.50 20 10 65.00 32.00 32.0 45.00 B 0.94 XOMT 060204-HQ
FDN D125-12-32-R10 125.00 12.00 35.50 14 7 65.00 32.00 32.0 45.00 B 1.00 XPMT 100408-HQ
FDN D125-16-32-R10 125.00 16.00 34.00 14 7 65.00 32.00 37.0 50.00 B 1.25 XPMT 100408-HQ
FDN D160-12-40-R10 160.00 12.00 46.90 16 8 80.00 40.00 33.5 50.00 B 1.77 XPMT 100408-HQ
FDN D160-16-40-R10 160.00 16.00 46.50 16 8 80.00 40.00 43.5 60.00 B 2.13 XPMT 100408-HQ
FDN D160-16-40-R12 160.00 16.00 46.90 14 7 80.00 40.00 43.5 60.00 B 2.08 QDMT 1205PDN-RM
FDN D200-20-40-R12 200.00 20.00 62.00 16 8 92.00 40.00 41.0 63.00 E 3.57 QDMT 1205PDN-RM
FDN D250-20-60-R12 250.00 20.00 60.00 18 9 130.00 60.00 50.0 63.00 C 7.13 QDMT 1205PDN-RM
  • Для руководства пользователя см. страницы 426–431

Примечания:
(1) Максимальная глубина резания
(2) Количество пластин (или кромок для цельного инструмента)
(3) Для вариантов адаптации см. страницу 432
(4) Идентификация пластины-образца
Для пластин см. страницы: QDCT-PDN (565) • QDMT 1205..PDTN-M (565) • QOMT-HQ (560) • QPMT 100408PDTN (561) • XOMT-HQ (561) • XPMT-HQ (563)

Запасные части

Обозначение Винт Деталь 1 Деталь 2 Выключатель Перегородка
FDN D080-08-22-R06 SR 34-514 T-7/51
FDN D100-08-27-R06 SR 34-514 T-7/51
FDN D100-10-27-R06 SR 34-514 T-7/51
FDN D125-10-32-R06 SR 34-514 T-7/51
FDN D125-12-32-R10 SR 14-544/S T-15/51
FDN D125-16-32-R10 SR 14-544/S T-15/51
FDN D160-12-40-R10 SR 14-544/S T-15/51
FDN D160-16-40-R10 SR 14-544/S T-15/51
FDN D160-16-40-R12 SR 14-544 BLD T15/M7 SW6-T PN 3-4
FDN D200-20-40-R12 SR 34-510 BLD T15/L7 SW6-T PN 3-4
FDN D250-20-60-R12 SR 34-510 BLD T15/L7 SW6-T PN 3-4

FDN-CF4

Полнопрофильные пазовые фрезы типа фланцевого крепления с адаптацией CLICK-FIT

Обозначение DC CICT CW CDX OAL LF LU DCONMS Хвостовик Вес (кг) Винт Ключ
FDN D050-08-CF4-06 50.00 8 8.00 13.90 90.00 48.00 32.0 44.00 CF4 0.44 SR 34-514 T-7/51
FDN D063-08-CF4-06 63.00 10 8.00 18.90 90.00 48.00 33.0 44.00 CF4 0.51 SR 34-514 T-7/51
  • Для руководства пользователя см. страницы 426–431

Примечания:
(1) Количество пластин (или кромок для цельного инструмента)
(2) Максимальная глубина резания
Для пластин см. страницы: QOMT-HQ (560) • XOMT-HQ (561)
