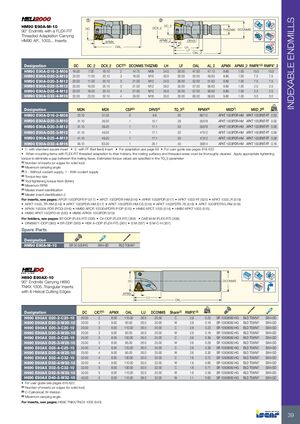

Фрезерные инструменты Iscar 2026 - страница 41

Предыдущая страница Следующая страница

Навигация

Фрезы индексируемые концевые

HM90 E90A-M-10

Фрезы концевые 90° с резьбовой адаптацией FLEX-FIT, несущие пластины APMX 1003...

Обозначение DC DC_2 DCX_2 CICT(1) DCONMS THSZMS LH LF OAL OAL_2 APMX APMX_2 RMPX°(2) RMPX°_2
HM90 E90A-D16-2-M08 16.00 7.00 16.10 2 14.75 M08 24.0 30.00 47.50 47.13 9.80 1.00 15.0 15.0
HM90 E90A-D20-3-M10 20.00 11.00 20.10 3 18.00 M10 30.0 30.00 50.00 49.63 9.80 1.00 7.5 7.5
HM90 E90A-D20-3-M12 20.00 11.00 20.10 3 21.00 M12 24.0 30.00 52.00 51.63 9.80 1.00 7.5 7.5
HM90 E90A-D25-3-M12 25.00 16.00 25.10 3 21.00 M12 35.0 35.00 57.00 56.63 9.80 1.00 2.5 2.5
HM90 E90A-D25-4-M12 25.00 16.00 25.10 4 21.00 M12 35.0 35.00 57.00 56.63 9.80 1.00 2.5 2.5
HM90 E90A-D32-4-M16 32.00 23.00 32.10 4 29.00 M16 35.0 35.00 60.00 59.63 9.80 1.00 3.0 3.0
Обозначение MDN MDX CSP(3) DRVS(4) TQ_3(5) RPMX(6) MIID(7) MIID_2(8) кг
HM90 E90A-D16-2-M08 23.10 31.20 0 9.6 20 66712 APKT 1003PDR-HM APKT 1003R8T-FF 0.03
HM90 E90A-D20-3-M10 31.10 39.20 1 15.1 29 55578 APKT 1003PDR-HM APKT 1003R8T-FF 0.05
HM90 E90A-D20-3-M12 31.10 39.20 1 17.1 33 55578 APKT 1003PDR-HM APKT 1003R8T-FF 0.06
HM90 E90A-D25-3-M12 41.10 49.20 1 17.1 33 47512 APKT 1003PDR-HM APKT 1003R8T-FF 0.08
HM90 E90A-D25-4-M12 41.10 49.20 1 17.1 33 47512 APKT 1003PDR-HM APKT 1003R8T-FF 0.08
HM90 E90A-D32-4-M16 55.10 63.20 1 25.1 40 35614 APKT 1003PDR-HM APKT 1003R8T-FF 0.16

Примечания:

  • 1 — со стандартной квадратной пластиной
  • 2 — с пластиной FF (ускоренная подача)
  • Для адаптации см. стр. 59
  • Руководство пользователя см. стр. 616–622
  • При монтаже изделий с резьбовой адаптацией FLEX-FIT на державки сопрягаемые поверхности и резьбовые участки должны быть тщательно очищены. Применяйте необходимый момент затяжки для исключения зазора между сопрягаемыми поверхностями. Расчётные значения момента затяжки указаны в параметре TQ_3.

Обозначения параметров:

  • (1) Количество пластин (или кромок для цельного инструмента)
  • (2) Максимальный угол врезания
  • (3) 0 — без подачи СОЖ, 1 — с подачей СОЖ
  • (4) Размер ключа затяжки
  • (5) Момент затяжки инструмента Н·м (лбф·дюйм)
  • (6) Максимальные об/мин
  • (7) Идентификация базовой пластины
  • (8) Идентификация базовой пластины 2

H690 E90AX-10

Фрезы концевые 90°, несущие треугольные пластины TNKX 1005 с 6 спиральными кромками резания

Обозначение DC CICT(1) APMX OAL LU DCONMS Хвостовик(2) RMPX°(3) кг
H690 E90AX D20-2-C20-10 20.00 2 8.00 110.00 26.0 20.00 C 2.8 0.23
H690 E90AX D20-2-W20-10 20.00 2 8.00 90.00 26.0 20.00 W 2.8 0.18
H690 E90AX D20-3-C20-10 20.00 3 8.00 110.00 26.0 20.00 C 2.8 0.23
H690 E90AX D20-3-W20-10 20.00 3 8.00 90.00 26.0 20.00 W 2.8 0.18
H690 E90AX D25-3-C25-10 25.00 3 8.00 120.00 26.0 25.00 C 2.6 0.39
H690 E90AX D25-3-W25-10 25.00 3 8.00 95.00 26.0 25.00 W 2.6 0.29
H690 E90AX D25-4-C25-10 25.00 4 8.00 120.00 26.0 25.00 C 2.6 0.39
H690 E90AX D25-4-W25-10 25.00 4 8.00 95.00 26.0 25.00 W 2.6 0.30
H690 E90AX D32-4-C32-10 32.00 4 8.00 130.00 30.0 32.00 C 1.6 0.72
H690 E90AX D32-4-W32-10 32.00 4 8.00 110.00 30.0 32.00 W 1.6 0.60
H690 E90AX D32-5-C32-10 32.00 5 8.00 130.00 30.0 32.00 C 1.6 0.71
H690 E90AX D32-5-W32-10 32.00 5 8.00 110.00 30.0 32.00 W 1.6 0.59
H690 E90AX D40-5-W32-10 40.00 5 8.00 110.00 38.0 32.00 W 1.1 0.63

Примечания:

  • Руководство пользователя см. стр. 616–622
  • (1) Количество пластин (или кромок для цельного инструмента)
  • (2) C — цилиндрический, W — Вилдон
  • (3) Максимальный угол врезания
