Фрезерные инструменты Iscar 2026

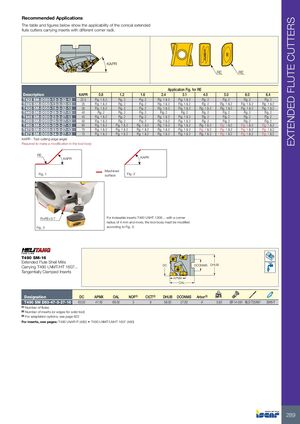

Рекомендуемые применения

В таблице и рисунках ниже показана применимость конических насадных фрез удлиненного типа с вставками различного радиуса при вершине.

УКР — угол при вершине резца

Требуется модификация корпуса инструмента

Рис. 1

Рис. 2 — обработанная поверхность

Рис. 3 — R=RE+0.7

Для сменных пластин T490 LNHT 1306… с радиусом при вершине 4 мм и более корпус инструмента должен быть модифицирован согласно рис. 3.

Насадные фрезы удлиненного типа с двусторонними прямоугольными пластинами H490 ANKX 17... с четырьмя спиральными режущими кромками

Обозначение	DC	APMX	КЗ	КВКР	OAL	DHUB	DCONMS	Хвостовик	кг
H490 SM D063-48-3-27-17C	63.00	46.50	3	9	70.00	59.40	27.00	A	1.93	SR 14-591 BLD T20/M7	SW6-T	SR M12X50DIN912
H490 SM D063-60-3-27-17C	63.00	58.50	3	12	85.00	59.40	27.00	A	1.13	SR 14-591 BLD T20/M7	SW6-T	SR M12X60DIN912
H490 SM D080-48-4-32-17C	80.00	46.50	4	12	70.00	76.40	32.00	A	1.56	SR 14-591 BLD T20/M7	SW6-T	SR M16X40DIN912

Фрезы удлиненного типа с двусторонними квадратными пластинами, содержащими восемь режущих кромок

Обозначение	DC	APMX	КЗ	DCONMS	КВКР	OAL	DHUB	Хвостовик	кг
S890 SM D63-71-4-27-13	63.00	71.00	4	27.00	28	92.00	60.00	A	1.50
S890 SM D80-83-5-32-13	80.00	83.00	5	32.00	40	100.00	78.00	A	1.89

Новинка

При использовании пластин с радиусом при вершине более 3,2 мм карманы в первом ряду корпуса инструмента следует модифицировать для размещения больших углов вставок
Количество канавок
Количество вставок (или режущих кромок для цельного инструмента)
Для вставок см. страницы: S890 SNMU 1306HP (573)

Обозначение
S890 SM D63-71-4-27-13	SR 10513105-L10.5	BLD IP20/S7-4MM	SW6-T-SH	SR M12X80DIN912 NOZZLE 1.2 569102604 L5.5
S890 SM D80-83-5-32-13	SR 10513105-L10.5	BLD IP20/S7-4MM	SW6-T-SH	SR M16X84DIN912 NOZZLE 1.2 569102604 L5.5

Насадные фрезы удлиненного типа с вставками SDHW/T 100408...

Обозначение	DC	APMX	КЗ	DCONMS	КВКР	OAL	DHUB	Хвостовик	кг
SDK D050-48-03-22-10-C	50.00	48.00	3	22.00	18	75.00	48.00	A	0.54	SR M3.5X0.6-L8.5 IP10	BLD IP10/S7	SW6-SD	SR M10X60DIN912
SDK D050-48-03-27-10-C	50.00	48.00	3	27.00	18	80.00	49.00	A	0.57	SR M3.5X0.6-L8.5 IP10	BLD IP10/S7	SW6-SD	SR M12X65 DIN 912
SDK D050-48-04-27-10-C	50.00	48.00	4	27.00	24	75.90	49.00	A	0.56	SR M3.5X0.6-L8.5 IP10	BLD IP10/S7	SW6-SD	SR M12X60DIN912
SDK D050-48-04-27-10-HP (1)	50.00	48.00	4	27.00	24	80.00	49.00	A	0.57	SR M3.5X0.6-L8.5 IP10	BLD IP10/S7	SW6-SD	SR M12X65 DIN 912
SDK D063-56-04-27-10-C	63.00	56.00	4	27.00	28	80.00	60.00	A	0.90	SR M3.5X0.6-L8.5 IP10	BLD IP10/S7	SW6-SD	SR M12X65 DIN 912
SDK D080-64-05-32-10-C	80.00	64.00	5	32.00	40	85.00	78.00	A	1.61	SR M3.5X0.6-L8.5 IP10	BLD IP10/S7	SW6-SD	SR M16X65 DIN 912
