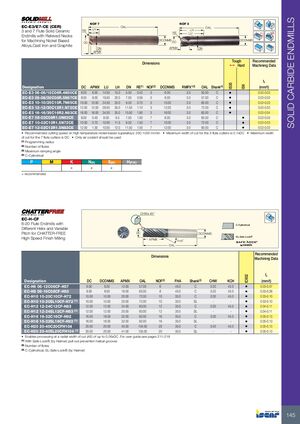

EC-E3/E7-CE (CER)

3-зубые и 7-зубые твердосплавные керамические концевые фрезы со сниженным хвостовиком для обработки никелевых сплавов, чугуна и графита

Обозначение DC, мм APMX LU, мм LH, мм DN, мм RE, мм Кол-во зубьев DCONMS, мм RMPX°, град OAL, мм Хвостовик Рекомендация fz, мм/зуб
EC-E3 06-06/15C06R.4N50CE 6.00 6.00 14.50 15.0 5.50 0.42 3 6.00 3.0 50.00 C • 0.02–0.03
EC-E3 08-08/20C08R.5N57CE 8.00 8.00 19.50 20.0 7.50 0.56 3 8.00 3.0 57.00 C • 0.02–0.03
EC-E3 10-10/25C10R.7N65CE 10.00 10.00 24.50 25.0 9.50 0.70 3 10.00 3.0 65.00 C • 0.02–0.03
EC-E3 12-12/30C12R1.N72CE 12.00 12.00 29.50 30.0 11.50 1.10 3 12.00 3.0 72.00 C • 0.02–0.03
EC-E3 16-16/35C16R2.N83CE 16.00 16.00 34.50 35.0 15.50 1.90 3 16.00 3.0 83.00 C • 0.02–0.04
EC-E7 08-02C08R1.0N63CE 8.00 0.40 8.00 9.5 7.50 1.00 7 8.00 3.0 63.00 C • 0.02–0.03
EC-E7 10-02C10R1.5N72CE 10.00 0.70 10.00 11.5 9.50 1.50 7 10.00 3.0 72.00 C • 0.02–0.03
EC-E7 12-02C12R1.5N83CE 12.00 1.30 10.00 12.0 11.50 1.50 7 12.00 3.0 83.00 C • 0.02–0.03

Примечания:

  • Рекомендуемая скорость резания для высокотемпературных никелевых суперсплавов: 250–1000 м/мин
  • Максимальная ширина резания для 3-зубых фрез: 0,1×DC
  • Максимальная ширина резания для 7-зубых фрез: DC
  • Должна использоваться только воздушная охлаждающая жидкость

EC-H-CF

6–20-зубые концевые фрезы с различной спиралью и переменным шагом для чистовой обработки с гашением вибраций на высоких скоростях

Обозначение DC, мм DCONMS, мм APMX, мм OAL, мм Кол-во зубьев FHA, град Хвостовик CHW, мм KCH, град Рекомендация fz, мм/зуб
EC-H6 06-12C06CF-H57 6.00 6.00 12.00 57.00 6 45.0 C 0.20 45.0 • 0.03–0.07
EC-H8 08-16C08CF-H63 8.00 8.00 16.00 63.00 8 45.0 C 0.20 45.0 • 0.03–0.09
EC-H10 10-20C10CF-H72 10.00 10.00 20.00 72.00 10 35.0 C 0.30 45.0 • 0.03–0.10
EC-H10 10-20SL10CF-H72 (1) 10.00 10.00 20.00 72.00 10 35.0 SL — — • 0.03–0.10
EC-H12 12-24C12CF-H83 12.00 12.00 24.00 83.00 12 35.0 C 0.30 45.0 • 0.04–0.11
EC-H12 12-24SL12CF-H83 (1) 12.00 12.00 20.00 83.00 12 35.0 SL — — • 0.04–0.11
EC-H16 16-32C16CF-H92 16.00 16.00 32.00 92.00 16 35.0 C 0.30 45.0 • 0.05–0.13
EC-H16 16-32SL16CF-H92 (1) 16.00 16.00 32.00 92.00 16 35.0 SL — — • 0.05–0.13
EC-H20 20-40C20CFH104 20.00 20.00 40.00 104.00 20 30.0 C 0.40 45.0 • 0.05–0.13
EC-H20 20-40SL20CFH104 (1) 20.00 20.00 41.00 105.00 20 30.0 SL — — • 0.05–0.13

Примечания:

  • Позволяет обработку с радиальной шириной резания (AE) до 0,06×DC. Подробнее см. страницы 211–218
  • (1) С безопасными запорными винтовыми пазами Safe-Lock® (Haimer)
  • (2) Количество зубьев
  • (3) C — цилиндрический, SL — Safe-Lock® (Haimer)
