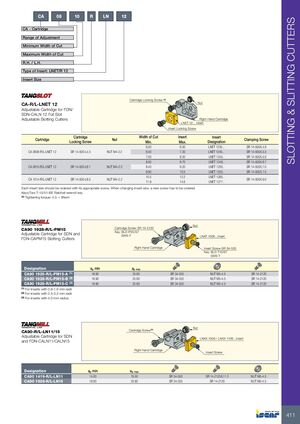

CA - Картридж

Диапазон регулировки Минимальная ширина реза Максимальная ширина реза Правая/Левая Тип пластины Размер пластины
08 10 R LN 12

CA-R/L-LNET 12

Регулируемый картридж для FDN/SDN-CALN 12 для полного паза

Регулируемые фрезы для нарезания пазов

Картридж Винт фиксации картриджа Гайка Ширина реза (мин.) Ширина реза (макс.) Обозначение пластины Винт фиксации пластины
CA 0608-R/L-LNET 12 SR 14-500-L4.5 NUT M4-2.2 6.00 6.50 LNET 1235... SR 14-500/L4.9
6.50 7.20 LNET 1240... SR 14-500/L5.3
7.00 8.20 LNET 1245... SR 14-500/L5.9
8.00 8.70 LNET 1248... SR 14-500/L6.7
CA 0810-R/L-LNET 12 SR 14-500-L6.1 NUT M4-2.2 8.40 9.20 LNET 1250... SR 14-500/L7.0
8.90 10.5 LNET 1255... SR 14-500/L7.5
10.5 12.2 LNET 1265...
CA 1014-R/L-LNET 12 SR 14-500-L8.5 NUT M4-2.2 11.9 14.6 LNET 1277... SR 14-500/L9.0

Каждый размер пластины следует заказывать с соответствующим винтом. При смене размера пластины необходимо заказать новый винт.

Ключи: Torx T-15/51-BE Ratchet wrench key
(1) Момент затяжки: 4,5 ÷ 5 Нм

CA90 1928-R/L-PM15

Регулируемый картридж для SDN и FDN-CAPM15 фрез для нарезания пазов

Обозначение ap мин. ap макс. Винт пластины Гайка Винт картриджа
CA90 1928-R/L-PM15-A (1) 18.90 25.60 SR 34-535 NUT M5-4.5 SR 14-2120
CA90 1928-R/L-PM15-B (2) 18.90 25.60 SR 34-535 NUT M5-4.5 SR 14-2120
CA90 1928-R/L-PM15-C (3) 18.90 25.60 SR 34-535 NUT M5-4.5 SR 14-2120
  • (1) Для пластин с радиусом 0,8–1,6 мм
  • (2) Для пластин с радиусом 2,5–3,2 мм
  • (3) Для пластин с радиусом 4,0 мм

CA90-R/L-LN11/15

Регулируемый картридж для SDN и FDN-CALN11/CALN15

Обозначение ap мин. ap макс. Винт пластины Винт картриджа Гайка
CA90 1419-R/L-LN11 14.00 19.50 SR 34-550 SR 14-2120/L11.2 NUT M5-4.5
CA90 1928-R/L-LN15 18.90 25.60 SR 34-535 SR 14-2120 NUT M5-4.5
