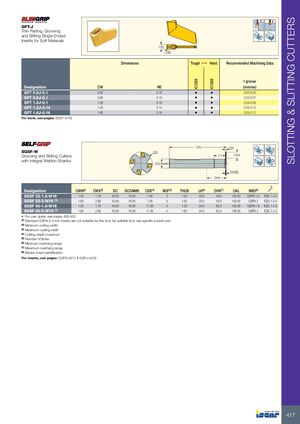

ФРЕЗЫ ДЛЯ ПРОРЕЗАНИЯ И НАРЕЗАНИЯ КАНАВОК

GFT-J

Тонкие пластины для отрезки, нарезания канавок и шлицевания, односторонние пластины для мягких материалов

Артикул CW RE Вязкие
(IC1028)		 Твердые
(IC1008)		 Рекомендуемые данные обработки (мм/об)
GFT 0.6J-0.1 0.60 0.10 • • 0.03-0.05
GFT 0.8J-0.1 0.80 0.10 • • 0.03-0.07
GFT 1.0J-0.1 1.00 0.10 • • 0.03-0.09
GFT 1.2J-0.14 1.20 0.14 • • 0.03-0.10
GFT 1.6J-0.16 1.60 0.16 • • 0.03-0.12

Инструменты см. на страницах: SGST (416)

SGSF-W

Фрезы для нарезания канавок и шлицевания со встроенными хвостовиками Weldon

Артикул CWN (2) CWX (3) DC DCONMS CDX (4) NOF (5) THUB LH (6) OHX (7) OAL MIID (8)
SGSF 32-1.6-W16 1.50 1.79 32.00 16.00 7.00 3 1.32 20.0 49.0 100.00 GSFN 1.6 ESG 1.4-2
SGSF 32-2-W16 (1) 1.80 2.69 32.00 16.00 7.00 3 1.62 20.0 49.0 100.00 GSFN 2 ESG 1.4-2
SGSF 40-1.6-W16 1.50 1.79 40.00 16.00 11.00 4 1.32 34.0 63.0 100.00 GSFN 1.6 ESG 1.4-2
SGSF 40-2-W16 (1) 1.80 2.69 40.00 16.00 11.00 4 1.62 34.0 63.0 100.00 GSFN 2 ESG 1.4-2

Примечания:

  • (1) Стандартные пластины GSFN 2.4 мм не подходят для этого инструмента; для подходящего инструмента см. размер конкретного кармана
  • (2) Минимальная ширина резания
  • (3) Максимальная ширина резания
  • (4) Максимальная глубина резания
  • (5) Количество зубьев
  • (6) Минимальный вылет
  • (7) Максимальный вылет
  • (8) Идентификация главной пластины

Пластины см. на страницах: GSFN (421) • GSFU (422)
