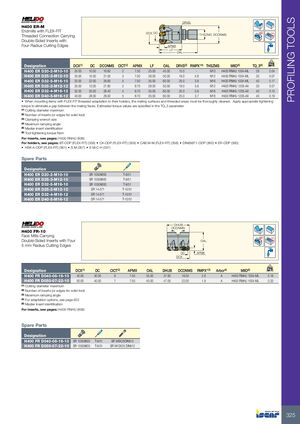

Инструмент профилирующий

H400 ER-M

Спиральные фрезы с резьбовым соединением FLEX-FIT, оснащенные двусторонними пластинами с четырьмя режущими кромками с радиусом

Обозначение DCX(1) DC DCONMS CICT(2) APMX LF OAL DRVS(3) RMPX°(4) THSZMS MIID(5) TQ_3(6)
H400 ER D20-2-M10-10 20.00 10.00 16.60 2 7.50 25.00 45.00 15.0 — M10 H400 RNHU 1004-ML 29 0.04
H400 ER D25-3-M12-10 25.00 15.00 21.00 3 7.50 28.00 50.00 19.0 5.8 M12 H400 RNHU 1004-ML 33 0.07
H400 ER D32-5-M16-10 32.00 22.00 29.60 5 7.50 35.00 60.00 25.0 3.8 M16 H400 RNHU 1004-ML 40 0.17
H400 ER D25-2-M12-12 25.00 13.00 21.60 2 8.70 28.00 50.00 19.0 5.6 M12 H400 RNHU 1205-AX 33 0.07
H400 ER D32-4-M16-12 32.00 20.00 28.40 4 8.70 35.00 60.00 25.0 5.6 M16 H400 RNHU 1205-AX 40 0.15
H400 ER D40-5-M16-12 40.00 28.00 29.00 5 8.70 35.00 60.00 25.0 3.7 M16 H400 RNHU 1205-AX 40 0.19
  • При монтаже инструмента с резьбовым соединением FLEX-FIT на державку сопрягаемые поверхности и резьбовые участки должны быть тщательно очищены. Применить надлежащий крутящий момент затяжки для устранения зазора между сопрягаемыми поверхностями. Расчетные значения крутящего момента указаны в параметре TQ_3.

(1) Максимальный диаметр резания
(2) Количество пластин (или кромок для монолитного инструмента)
(3) Размер ключа для зажима
(4) Максимальный угол наклона
(5) Идентификация основной пластины
(6) Крутящий момент затяжки инструмента, Н·м

Пластины см. на странице: H400 RNHU (606)
Державки см. на страницах: BT-ODP (FLEX-FIT) (359) • C#-ODP (FLEX-FIT) (359) • CAB M-M (FLEX-FIT) (358) • DIN69871-ODP (360) • ER-ODP (360) • HSK A-ODP (FLEX-FIT) (361) • S M (357) • S M-C-H (357)

Запасные части

Обозначение
H400 ER D20-2-M10-10 SR 10508600 T-9/51
H400 ER D25-3-M12-10 SR 10508600 T-9/51
H400 ER D32-5-M16-10 SR 10508600 T-9/51
H400 ER D25-2-M12-12 SR 14-571 T-10/51
H400 ER D32-4-M16-12 SR 14-571 T-10/51
H400 ER D40-5-M16-12 SR 14-571 T-10/51

H400 FR-10

Торцовые фрезы, оснащенные двусторонними пластинами с четырьмя режущими кромками с радиусом 5 мм

Обозначение DCX(1) DC CICT(2) APMX OAL DHUB DCONMS RMPX°(3) Хвостовик(4) MIID(5) кг
H400 FR D040-06-16-10 40.00 30.00 6 7.50 35.00 37.60 16.00 2.6 A H400 RNHU 1004-ML 0.18
H400 FR D050-07-22-10 50.00 40.00 7 7.50 40.00 47.00 22.00 1.9 A H400 RNHU 1004-ML 0.33

(1) Максимальный диаметр резания
(2) Количество пластин (или кромок для монолитного инструмента)
(3) Максимальный угол наклона
(4) Для вариантов адаптации см. страницу 622
(5) Идентификация основной пластины

Пластины см. на странице: H400 RNHU (606)

Запасные части

Обозначение
H400 FR D040-06-16-10 SR 10508600 T-9/51 SR M8X25DIN912
H400 FR D050-07-22-10 SR 10508600 T-9/51 SR M10X25 DIN912
