ИНСТРУМЕНТЫ ДЛЯ ПРОФИЛИРОВАНИЯ

TR6 ER

Многофункциональные концевые фрезы с четырьмя различными геометриями пластин

1 — TR6 TNCU, 2 — TRFF TXMT, 3 — TR90 TXMT, 4 — TR45 TXMT

Обозначение	DCX(1)	DCX_2	DCX_3	DCX_4	DC	DC_2	DC_4	APMX	APMX_2	APMX_3	APMX_4	APMXU(2)	BHTA(3)	CICT(4)	LU	LU_2	LU_3	LU_4
TR6 ER D16-50-2-C16-07	16.00	16.00	16.00	-	14.00	12.10	-	1.00	0.60	2.50	-	2.00	18.0	2	46.50	46.70	46.80	-
TR6 ER D20-60-4-C20-07	20.00	20.00	20.00	-	18.00	16.10	-	1.00	0.60	2.50	-	2.00	18.0	4	56.50	56.70	56.80	-
TR6 ER D25-70-5-C25-07	25.00	25.00	25.00	-	23.00	21.10	-	1.00	0.60	2.50	-	2.00	18.0	5	65.50	65.70	65.80	-
TR6 ER D32-80-6-C32-07	32.00	32.00	32.00	-	30.00	28.10	-	1.00	0.60	2.50	-	2.00	18.0	6	75.50	75.70	75.80	-
TR6 ER D25-70-3-C25-10	25.00	24.60	25.00	26.80	20.00	19.00	20.60	2.50	0.80	4.00	3.00	4.20	17.0	3	65.00	65.15	64.91	65.12
TR6 ER D32-80-4-C32-10	32.00	31.60	32.00	33.80	27.00	26.00	27.60	2.50	0.80	4.00	3.00	4.20	17.0	4	75.00	75.15	74.91	75.12

Обозначение	LH	LH_2	LH_3	LH_4	RMPX°_2	OAL	OAL_2	OAL_3	OAL_4	DCONMS	MIID(5)	MIID_2(6)	MIID_3(7)	MIID_4(8)	кг
TR6 ER D16-50-2-C16-07	50.0	50.2	50.3	-	1.3	100.00	100.20	100.30	-	16.00	TR6 TNCU 070210	TRFF TXMT 0702	TR90 TXMT 070204	-	0.12
TR6 ER D20-60-4-C20-07	60.0	60.2	60.3	-	1.0	120.00	120.20	120.30	-	20.00	TR6 TNCU 070210	TRFF TXMT 0702	TR90 TXMT 070204	-	0.22
TR6 ER D25-70-5-C25-07	70.0	70.2	70.3	-	0.7	140.00	140.20	140.30	-	25.00	TR6 TNCU 070210	TRFF TXMT 0702	TR90 TXMT 070204	-	0.42
TR6 ER D32-80-6-C32-07	80.0	80.2	80.3	-	0.5	160.00	160.20	160.30	-	32.00	TR6 TNCU 070210	TRFF TXMT 0702	TR90 TXMT 070204	-	0.82
TR6 ER D25-70-3-C25-10	70.0	70.2	69.9	70.1	1.7	140.00	140.15	139.91	140.12	25.00	TR6 TNCU 100425	TRFF TXMT 1004	TR90 TXMT 100408	TR45 TXMT 1004	0.41
TR6 ER D32-80-4-C32-10	80.0	80.2	79.9	80.1	1.2	160.00	160.15	159.91	160.12	32.00	TR6 TNCU 100425	TRFF TXMT 1004	TR90 TXMT 100408	TR45 TXMT 1004	0.81

Примечание: данные относятся к главным пластинам; для других радиусов пластин и геометрии см. таблицу ниже.

(1) Максимальный диаметр резания

(2) Для подрезания пластинами TR6 TNCU/TNMU только

(3) Для подрезания пластинами TR6 TNCU/TNMU только

(4) Количество пластин (или кромок для цельного инструмента)

(5) Идентификация главной пластины

(6) Идентификация главной пластины 2

(7) Идентификация главной пластины 3

(8) Идентификация главной пластины 4

Для пластин см. страницы: TR45 TXMT (540) • TR6 TNCU/MU (539) • TR90 TXMT (539) • TRFF TXMT (539)

Для подрезания

Инструмент	Пластина	DCX	DC	APMX	LU	LH	OAL	RMPX(1)	APMX_2	BHTA
TR6 ER D16-50-2-C16-07	TR6 TNCU 070205	16.00	15.00	0.50	46.40	49.90	99.90	-	1.60	17.0
	TR6 TNMU 070215		13.00	1.50	45.60	50.10	100.10	-	2.40	21.0
	TRFF TXMT 0702		12.10	0.60	46.70	50.20	100.20	1.1	-	-
	TR90 TXMT 070204		-	2.50	46.80	50.30	100.30	1.6	-	-
TR6 ER D20-60-4-C20-07	TR6 TNCU 070205	20.00	19.00	0.50	56.40	59.90	119.90	-	1.60	17.0
	TR6 TNMU 070215		17.00	1.50	56.60	60.10	120.10	-	2.40	21.0
	TRFF TXMT 0702		16.10	0.60	56.70	60.20	120.20	0.8	-	-
	TR90 TXMT 070204		-	2.50	56.80	60.30	120.30	1.2	-	-
TR6 ER D25-70-5-C25-07	TR6 TNCU 070205	25.00	24.00	0.50	65.40	69.90	139.90	-	1.60	17.0
	TR6 TNMU 070215		22.00	1.50	65.60	70.10	140.10	-	2.40	21.0
	TRFF TXMT 0702		21.10	0.60	65.70	70.20	140.20	0.6	-	-
	TR90 TXMT 070204		-	2.50	65.80	70.30	140.30	0.9	-	-
TR6 ER D32-80-6-C32-07	TR6 TNCU 070205	32.00	31.00	0.50	75.40	79.90	159.90	-	1.60	17.0
	TR6 TNMU 070215		29.00	1.50	75.60	80.10	160.10	-	2.40	21.0
	TRFF TXMT 0702		28.10	0.60	75.70	80.20	160.20	0.4	-	-
	TR90 TXMT 070204		-	2.50	75.80	80.30	160.30	0.7	-	-
TR6 ER D25-70-3-C25-10	TR6 TNCU 100405	25.00	24.00	0.50	64.52	69.52	139.52	-	1.80	17.5
	TR6 TNCU 100410		23.00	1.00	64.64	69.64	139.65	-	2.30	20.5
	TR6 TNCU/MU 100415		22.00	1.50	64.76	69.76	139.76	-	2.70	20.5
	TR6 TNCU 100420		21.00	2.00	64.88	69.88	139.88	-	3.50	20.5
	TR6 TNCU 100430		19.00	3.00	65.12	70.12	140.12	-	4.50	20.5
	TRFF TXMT 1004		19.00	0.80	65.15	70.15	140.15	1.7	-	-
	TR90 TXMT 100408		-	4.00	64.91	69.91	139.91	1.6	-	-
	TR45 TXMT 1004		26.80	20.60	3.00	65.12	70.12	140.12	1.4	-	-
TR6 ER D32-80-4-C32-10	TR6 TNCU 100405	32.00	31.00	0.50	75.52	79.52	159.52	-	1.80	17.5
	TR6 TNCU 100410		30.00	1.00	74.64	79.65	159.64	-	2.30	20.5
	TR6 TNCU/MU 100415		29.00	1.50	76.76	79.76	159.76	-	2.70	20.5
	TR6 TNCU 100420		28.00	2.00	74.88	79.88	159.88	-	3.50	20.5
	TR6 TNCU 100430		26.00	3.00	75.12	80.12	160.12	-	4.50	20.5
	TRFF TXMT 1004		26.00	0.80	75.15	80.15	160.15	1.2	-	-
	TR90 TXMT 100408		-	4.00	74.91	79.91	159.91	1.2	-	-
	TR45 TXMT 1004		33.80	27.60	3.00	75.12	80.12	160.12	1.0	-	-

(1) Максимальный угол наклона вниз

Запасные части

Обозначение
TR6 ER D16-50-2-C16-07	SR M2.5X0.45-L6 IP7	IP-7/51
TR6 ER D20-60-4-C20-07	SR M2.5X0.45-L6 IP7	IP-7/51
TR6 ER D25-70-5-C25-07	SR M2.5X0.45-L6 IP7	IP-7/51
TR6 ER D32-80-6-C32-07	SR M2.5X0.45-L6 IP7	IP-7/51
TR6 ER D25-70-3-C25-10	SR 10508600	T-9/51
TR6 ER D32-80-4-C32-10	SR 10508600	T-9/51

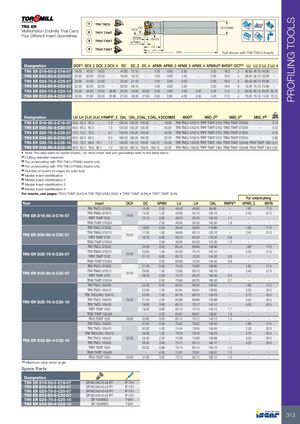

Фрезерные инструменты Iscar 2026 - страница 315
