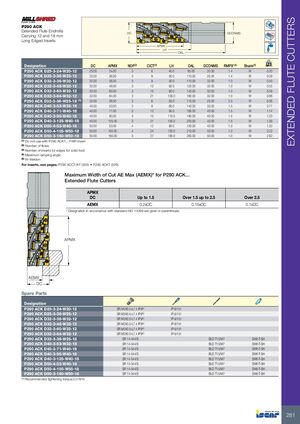

Фрезы расширенных режущих кромок

P290 ACK

Концевые фрезы с удлиненными режущими кромками, несущие пластины длиной 12 и 18 мм

Обозначение DC APMX Кол-во зубьев Кол-во пластин LH OAL DCONMS RMPX° Хвостовик кг
P290 ACK D25-3-24-W20-12 25.00 24.00 3 6 40.0 95.00 20.00 1.4 W 0.20
P290 ACK D25-3-36-W25-12 25.00 36.00 3 9 50.0 110.00 25.00 1.4 W 0.29
P290 ACK D32-3-36-W32-12 32.00 36.00 3 9 50.0 110.00 32.00 1.0 W 0.50
P290 ACK D32-3-48-W32-12 32.00 48.00 3 12 65.0 125.00 32.00 1.0 W 0.55
P290 ACK D32-3-60-W32-12 32.00 60.00 3 15 80.0 140.00 32.00 1.0 W 0.59
P290 ACK D32-3-84-W32-12 32.00 84.00 3 21 100.0 160.00 32.00 1.0 W 0.66
P290 ACK D32-3-36-W25-18 32.00 36.00 3 6 55.0 115.00 25.00 2.0 W 0.36
P290 ACK D40-3-53-W32-18 40.00 53.00 3 9 80.0 140.00 32.00 1.5 W 0.77
P290 ACK D40-3-71-W40-18 40.00 71.00 3 12 95.0 165.00 40.00 1.5 W 1.14
P290 ACK D40-3-90-W40-18 40.00 90.00 3 15 115.0 185.00 40.00 1.5 W 1.23
P290 ACK D40-3-125-W40-18 40.00 125.00 3 21 150.0 220.00 40.00 1.5 W 1.39
P290 ACK D50-4-53-W40-18 50.00 53.00 4 12 80.0 150.00 40.00 1.0 W 1.33
P290 ACK D50-4-105-W50-18 50.00 105.00 4 24 130.0 210.00 50.00 1.0 W 2.23
P290 ACK D50-3-160-W50-18 50.00 160.00 3 27 185.0 265.00 50.00 1.0 W 2.82

Максимальная ширина резания AE Max (AEMX) для фрез P290 ACK

Диапазон APMX/DC До 1.5 Свыше 1.5 до 2.5 Свыше 2.5
AEMX 0.2×DC 0.15×DC 0.1×DC

Запасные части

  • P290 ACK D25-3-24-W20-12: SR M3X0.5-L7.4 IP9 (момент затяжки 2.0 Н·м)
  • P290 ACK D25-3-36-W25-12: SR M3X0.5-L7.4 IP9 (момент затяжки 2.0 Н·м)
  • P290 ACK D32-3-36-W32-12: SR M3X0.5-L7.4 IP9 (момент затяжки 2.0 Н·м)
  • P290 ACK D32-3-48-W32-12: SR M3X0.5-L7.4 IP9 (момент затяжки 2.0 Н·м)
  • P290 ACK D32-3-60-W32-12: SR M3X0.5-L7.4 IP9 (момент затяжки 2.0 Н·м)
  • P290 ACK D32-3-84-W32-12: SR M3X0.5-L7.4 IP9 (момент затяжки 2.0 Н·м)
  • P290 ACK D32-3-36-W25-18: SR 14-544/S, BLD T15/M7, SW6-T-SH
  • P290 ACK D40-3-53-W32-18: SR 14-544/S, BLD T15/M7, SW6-T-SH
  • P290 ACK D40-3-71-W40-18: SR 14-544/S, BLD T15/M7, SW6-T-SH
  • P290 ACK D40-3-90-W40-18: SR 14-544/S, BLD T15/M7, SW6-T-SH
  • P290 ACK D40-3-125-W40-18: SR 14-544/S, BLD T15/M7, SW6-T-SH
  • P290 ACK D50-4-53-W40-18: SR 14-544/S, BLD T15/M7, SW6-T-SH
  • P290 ACK D50-4-105-W50-18: SR 14-544/S, BLD T15/M7, SW6-T-SH
  • P290 ACK D50-3-160-W50-18: SR 14-544/S, BLD T15/M7, SW6-T-SH
