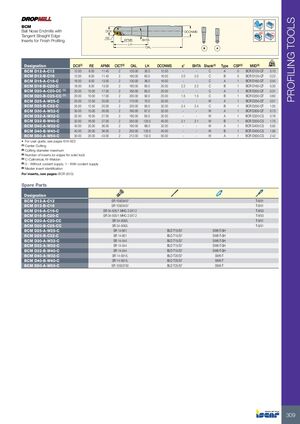

ИНСТРУМЕНТЫ ДЛЯ ПРОФИЛИРОВАНИЯ

BCM — Концевые фрезы с шаровой вершиной, касательным прямым лезвием, несущие вставки для чистовой обработки профилей

Обозначение DCX(2) RE APMX CICT(3) OAL LH DCONMS a° BHTA Хвостовик(4) Тип CSP(5) MIID(6) Вес, кг
BCM D12-A-C12 12.00 6.00 11.40 2 120.00 30.0 12.00 — — C A 0 BCR D120-QT 0.10
BCM D12-B-C16 12.00 6.00 11.40 2 160.00 60.0 16.00 2.0 2.0 C B 0 BCR D120-QT 0.22
BCM D16-A-C16-C 16.00 8.00 13.00 2 130.00 36.0 16.00 — — C A 1 BCR D160-QT 0.54
BCM D16-B-C20-C 16.00 8.00 13.00 2 160.00 60.0 20.00 2.2 2.2 C B 1 BCR D160-QT 0.30
BCM D20-A-C20-CC (1) 20.00 10.00 17.00 2 160.00 65.0 20.00 — — C A 1 BCR D200-QT 0.31
BCM D20-B-C25-CC (1) 20.00 10.00 17.00 2 200.00 90.0 25.00 1.5 1.5 C B 1 BCR D200-QT 0.60
BCM D25-A-W25-C 25.00 12.50 20.00 2 170.00 70.0 25.00 — — W A 1 BCR D250-QT 0.51
BCM D25-B-C32-C 25.00 12.50 20.00 2 220.00 95.0 32.00 2.4 2.4 C B 1 BCR D250-QT 1.05
BCM D30-A-W32-C 30.00 15.00 26.00 2 160.00 67.0 32.00 — — W A 1 BCR D300-QT 0.73
BCM D32-A-W32-C 32.00 16.00 27.00 2 160.00 65.0 32.00 — — W A 1 BCR D320-CS 0.76
BCM D32-B-W40-C 32.00 16.00 27.00 2 250.00 125.0 40.00 2.1 2.1 W B 1 BCR D320-CS 1.75
BCM D40-A-W32-C 40.00 20.00 36.00 2 160.00 88.0 32.00 — — W A 1 BCR D400-CS 0.92
BCM D40-B-W40-C 40.00 20.00 36.00 2 250.00 125.0 40.00 — — W B 1 BCR D400-CS 1.95
BCM D50-A-W50-C 50.00 25.00 43.00 2 212.00 132.0 50.00 — — W A 1 BCR D500-CS 2.42
  • Руководство пользователя см. на стр. 616–622

Примечания:

  • (1) Центрорезная
  • (2) Максимальный диаметр резания
  • (3) Количество вставок (или кромок для твердого инструмента)
  • (4) C — цилиндрический, W — Weldon
  • (5) 0 — без подачи СОЖ, 1 — с подачей СОЖ
  • (6) Идентификация главной вставки

Пластины см. на стр.: BCR (610)

Запасные части

Обозначение Запасные части
BCM D12-A-C12 SR 10503457
BCM D12-B-C16 SR 10503457
BCM D16-A-C16-C SR 34-505/1 MHG 2.5X7.2
BCM D16-B-C20-C SR 34-505/1 MHG 2.5X7.2
BCM D20-A-C20-CC SR 34-506/L
BCM D20-B-C25-CC SR 34-506/L
BCM D25-A-W25-C SR 14-601
BCM D25-B-C32-C SR 14-601
BCM D30-A-W32-C SR 14-544
BCM D32-A-W32-C SR 14-544
BCM D32-B-W40-C SR 14-544
BCM D40-A-W32-C SR 14-591/L
BCM D40-B-W40-C SR 14-591/L
BCM D50-A-W50-C SR 10503750
