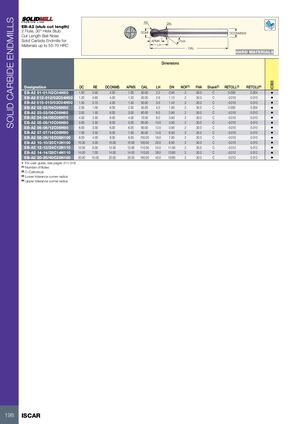

EB-A2 (коротко подрезанная длина)

Двухзубая концевая фреза со сферической вершиной с углом спирали 30°, коротко подрезанной длины из твердого сплава для материалов твердостью до 55–70 HRC

Обозначение	DC	RE	DCONMS	APMX	OAL	LH	DN	КЗ(1)	FHA	Хвостовик(2)	RETOLL(3)	RETOLU(4)	IC903
EB-A2 01-01/02C04H50	1.00	0.50	4.00	1.00	50.00	2.2	0.95	2	30.0	C	0.000	0.004	•
EB-A2 012-012/02C04H50	1.20	0.60	4.00	1.20	50.00	2.6	1.10	2	30.0	C	-0.010	0.010	•
EB-A2 015-015/03C04H50	1.50	0.75	4.00	1.50	50.00	3.0	1.40	2	30.0	C	-0.010	0.010	•
EB-A2 02-02/04C06H50	2.00	1.00	6.00	2.00	50.00	4.0	1.90	2	30.0	C	0.000	0.005	•
EB-A2 03-03/06C06H60	3.00	1.50	6.00	3.00	60.00	6.0	2.90	2	30.0	C	-0.010	0.010	•
EB-A2 04-04/08C06H70	4.00	2.00	6.00	4.00	70.00	8.0	3.90	2	30.0	C	-0.010	0.010	•
EB-A2 05-05/10C06H80	5.00	2.50	6.00	5.00	80.00	10.0	4.90	2	30.0	C	-0.010	0.010	•
EB-A2 06-06/12C06H90	6.00	3.00	6.00	6.00	90.00	12.0	5.90	2	30.0	C	-0.010	0.010	•
EB-A2 07-07/14C08H90	7.00	3.50	8.00	7.00	90.00	14.0	6.90	2	30.0	C	-0.010	0.010	•
EB-A2 08-08/16C08H100	8.00	4.00	8.00	8.00	100.00	16.0	7.90	2	30.0	C	-0.010	0.010	•
EB-A2 10-10/20C10H100	10.00	5.00	10.00	10.00	100.00	20.0	9.90	2	30.0	C	-0.010	0.010	•
EB-A2 12-12/24C12H110	12.00	6.00	12.00	12.00	110.00	24.0	11.90	2	30.0	C	-0.012	0.012	•
EB-A2 14-14/28C14H110	14.00	7.00	14.00	14.00	110.00	28.0	13.80	2	30.0	C	-0.012	0.012	•
EB-A2 20-20/40C20H160	20.00	10.00	20.00	20.00	160.00	40.0	19.80	2	30.0	C	-0.012	0.012	•

О пользовании инструментом см. стр. 211–218
(1) Число зубьев
(2) C-Цилиндрический
(3) Нижний допуск на радиус вершины
(4) Верхний допуск на радиус вершины
