КОНЦЕВЫЕ ФРЕЗЫ СО СМЕННЫМИ ПЛАСТИНАМИ

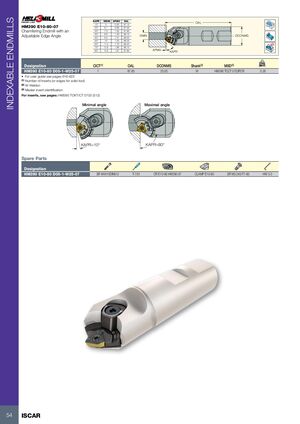

HM390 E10-80-07

Концевая фреза для снятия фасок с регулируемым углом кромки

KAPR DMIN APMX OAL
10° 5 0.35 87.15
20° 6.1 0.68 87.55
30° 7.3 1.00 87.90
40° 8.6 1.29 88.15
45° 9.3 1.41 88.20
50° 10 1.53 88.25
60° 11.3 1.73 88.20
70° 12.6 1.88 88.10
80° 13.9 1.97 87.85
Обозначение CICT(1) OAL DCONMS Хвостовик(2) MIID(3) кг
HM390 E10-80 D05-1-W25-07 1 87.85 25.00 W HM390 TCCT 0703PCR 0.28
  • Инструкция см. на стр. 616-622
  1. Количество пластин (или кромок для монолитного инструмента)
  2. W-Weldon
  3. Идентификация опорной пластины

Минимальный угол
KAPR=10°

Максимальный угол
KAPR=80°

Запасные части

Обозначение
HM390 E10-80 D05-1-W25-07 SR M4X10DIN912 T-7/51 CR E10-80 HM390-07 CLAMP E10-80 SR M2.5X5-T7-60 HW 3.0
