MM ECDF

Сменные твердосплавные сверлящие головки с плоским дном

Размеры

Обозначение	DC	DCONMS	Кол-во зубьев⁽¹⁾	LU	LPR	FHA	THSZMS
MM ECDF080A100-2T05	8.00	7.70	2	10.00	18.00	30.0	T05
MM ECDF085A120-2T05	8.50	7.70	2	12.00	22.00	30.0	T05
MM ECDF090A120-2T05	9.00	7.70	2	12.00	22.00	30.0	T05
MM ECDF095A120-2T06	9.50	9.20	2	12.00	22.00	30.0	T06
MM ECDF100A120-2T06	10.00	9.60	2	12.00	22.00	30.0	T06
MM ECDF105A120-2T06	10.50	9.60	2	12.00	23.00	30.0	T06
MM ECDF110A120-2T06	11.00	9.60	2	12.00	23.00	30.0	T06
MM ECDF115A120-2T06	11.50	9.60	2	12.00	23.00	30.0	T06
MM ECDF120A150-2T08	12.00	11.70	2	15.00	27.00	30.0	T08
MM ECDF125A150-2T08	12.50	12.10	2	15.00	27.00	30.0	T08
MM ECDF130A150-2T08	13.00	12.20	2	15.00	27.00	30.0	T08
MM ECDF135A150-2T08	13.50	12.20	2	15.00	27.00	30.0	T08
MM ECDF140A150-2T08	14.00	12.20	2	15.00	27.00	30.0	T08
MM ECDF145A150-2T08	14.50	12.20	2	15.00	27.00	30.0	T08
MM ECDF150A150-2T08	15.00	12.20	2	15.00	27.00	30.0	T08
MM ECDF155A150-2T08	15.50	12.20	2	15.00	27.00	30.0	T08
MM ECDF160A200-2T10	16.00	15.30	2	20.00	33.50	30.0	T10
MM ECDF165A200-2T10	16.50	15.30	2	20.00	33.50	30.0	T10
MM ECDF170A200-2T10	17.00	15.30	2	20.00	33.50	30.0	T10
MM ECDF175A200-2T10	17.50	15.30	2	20.00	33.50	30.0	T10
MM ECDF180A200-2T10	18.00	15.30	2	20.00	33.50	30.0	T10
MM ECDF185A200-2T12	18.50	18.20	2	25.00	41.00	30.0	T12
MM ECDF190A250-2T12	19.00	18.30	2	25.00	41.00	30.0	T12
MM ECDF195A250-2T12	19.50	18.30	2	25.00	41.00	30.0	T12
MM ECDF200A250-2T12	20.00	18.45	2	25.00	41.00	30.0	T12

• Для державок см. страницы 101-111 • Для установочных ключей (заказываются отдельно), моментов затяжки и инструкций по зажиму см. страницы 111-112 • Не применяйте смазку к резьбовому соединению • Для руководства пользователя см. страницы 59,211-218
⁽¹⁾ Количество лезвий

Рекомендуемые условия резания для твердосплавных фрез диаметром 8,0-25,4 мм

Группа	ISO	Материал	Состояние	Предел прочности [Н/мм²]	Твердость HB	Скорость резания V м/мин	Подача frev мм/об
							DC=8.0-9.9	DC=10.0-12.9	DC=13.0-15.9	DC=16.0-17.9	DC=18.0-25.4
1	P	Нелегированная и литая сталь	< 0.25 %C отожженная	420	125	80-110-140	0.08	0.10	0.12	0.14	0.18
2			≥ 0.25 %C отожженная	650	190		0.10	0.12	0.15	0.17	0.21
3			< 0.55 %C закаленная и отпущенная	850	250		0.12	0.14	0.18	0.20	0.24
4			≥ 0.55 %C отожженная	750	220	80-105-130	0.06	0.06	0.08	0.10	0.12
5			Быстрорезная закаленная и отпущенная	1000	300	80-105-130	0.08	0.08	0.10	0.12	0.14
6	P		Низколегированная литая сталь (менее 5% легирующих элементов)	Отожженная	600	200	60-80-100	0.10	0.10	0.12	0.14	0.16
7				—	—	930		275	—	—	—	—	—
8				Закаленная и отпущенная	1000	300		—	—	—	—	—
9	P		Высоколегированная сталь, литая сталь и инструментальная сталь	Отожженная	680	200	60-80-100	0.01	0.02	0.03	0.04	0.06
10	P	Высоколегированная сталь, литая сталь и инструментальная сталь	Закаленная и отпущенная	1100	325	60-80-100	0.02	0.03	0.04	0.05	0.07
11	P		—	—	—	—	—	—	—	—	—
12	M	Нержавеющая и литая сталь	Ферритная/мартенситная	680	200	60-80-100	0.03	0.04	0.05	0.06	0.08
13	M	Нержавеющая и литая сталь	Мартенситная	820	240	60-80-100	0.01	0.02	0.03	0.04	0.06
14	M	Нержавеющая и литая сталь	Аустенитная, дуплексная	600	180	60-80-100	0.02	0.03	0.04	0.05	0.07
15	K	Серый чугун (GG)	Ферритный	—	160	80-120-160	0.03	0.04	0.05	0.06	0.08
16		Модульный чугун (GGG)	Перлитный	—	250		0.08	0.10	0.14	0.16	0.18
17		Серый чугун (GG)	Перлитный/мартенситный	—	180		0.10	0.12	0.16	0.18	0.20
18		Модульный чугун (GGG)	Ферритный	—	260		0.12	0.14	0.18	0.20	0.22
19	K	Ковкий чугун	Ферритный	—	130	80-120-160	—	—	—	—	—
20	K	Ковкий чугун	Перлитный	—	230	80-120-160	—	—	—	—	—

Запасные части

Обозначение	Комплект
MM ECDF080A100-2T05	MM KEY 6X4*
MM ECDF100A120-2T06	MM KEY 8X5*
MM ECDF120A150-2T08	MM KEY 10X7*
MM ECDF160A200-2T10	MM KEY 13X8*
MM ECDF200A250-2T12	MM KEY 16X9*

* Опционально, заказываются отдельно

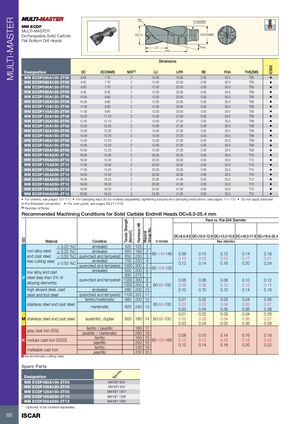

Фрезерные инструменты Iscar 2026 - страница 70
