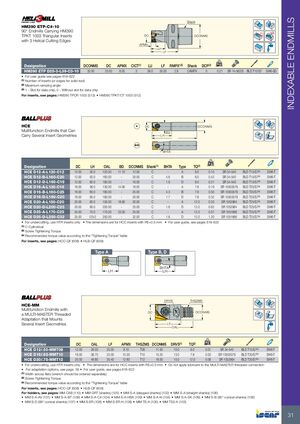

Фрезы с пластинками

HM390 ETP-C#-10

Фрезы под углом 90° с пластинками HM390 TPKT 1003 треугольной формы с 3 винтовыми режущими кромками

ОбозначениеDCONMSDCAPMXCICT(1)LULFRMPX°(2)ХвостовикDCP(3)кг
HM390 ETP D25-3-L39-C3-1032.0025.008.00339.055.002.9CAMFIX00.21SR 14-562/S BLD T10/S7SW6-SD

Руководство пользователя см. на страницах 616-622

  • (1) Количество пластинок (или кромок для цельного инструмента)
  • (2) Максимальный угол врезания
  • (3) 1 - Паз для стружколома, 0 - Без паза для стружколома

HCE

Универсальные фрезы, способные устанавливать несколько типов геометрий пластинок

ОбозначениеDCLHOALBDDCONMSХвостовик(1)BHTAТипTQ(2)кг
HCE D12-A-L120-C1212.0030.0120.0011.1012.00C—A6.00.10SR 34-540BLD T15/S7(a)
HCE D12-B-L160-C2012.0050.0160.00—20.00C4.6B6.00.42SR 34-540BLD T15/S7(a)
HCE D12-D-L160-C1612.0060.0160.00—16.00C1.9D6.00.21SR 34-540BLD T15/S7(a)
HCE D16-A-L130-C1616.0036.0130.0014.9016.00C—A7.80.19SR 10503579BLD T20/S7(a)
HCE D16-B-L160-C2516.0060.0160.00—25.00C4.3B7.80.50SR 10503579BLD T20/S7(a)
HCE D16-D-L160-C2016.0065.0160.00—20.00C1.7D7.80.32SR 10503579BLD T20/S7(a)
HCE D20-A-L150-C2020.0060.0150.0018.8020.00C—A12.00.33SR 1052964BLD T25/S7(a)
HCE D20-D-L200-C2520.0090.0200.00—25.00C1.6D12.00.62SR 1052964BLD T25/S7(a)
HCE D25-A-L170-C2525.0070.0170.0023.0025.00C—A12.00.57SR 1051666BLD T25/S7(a)
HCE D25-D-L250-C3225.00125.0250.00—32.00C1.6D12.01.20SR 1051666BLD T25/S7(a)
  • Для подрезки используйте только пластинки HTR
  • Размеры указаны для пластинок HCC с RE=0,5 мм
  • Руководство пользователя см. на страницах 616-622
  • (1) C-Цилиндрический
  • (2) Момент затяжки винта
  • (a) Рекомендуемое значение момента в соответствии с таблицей "Момент затяжки"

HCE-MM

Универсальные фрезы с резьбовым адаптером MULTI-MASTER, позволяющим устанавливать несколько типов геометрий пластинок

ОбозначениеDCOALLFAPMXTHSZMSDCONMSDRVS(1)TQ(2)кг
HCE D12/.50-MMT0812.0028.0020.008.10T0811.5010.06.00.01SR 34-540BLD T15/S7(a)
HCE D16/.62-MMT1016.0036.7525.0010.30T1015.2013.07.80.03SR 10503579BLD T20/S7(a)
HCE D20/.75-MMT1220.0048.8035.4012.80T1218.5015.012.00.06SR 1052964BLD T25/S7(a)
  • Для подрезки используйте только пластинки HTR
  • Размеры указаны для пластинок HCC с RE=0,5 мм
  • Не применяйте смазку к резьбовому соединению MULTI-MASTER
  • Варианты адаптации см. на странице 59
  • Руководство пользователя см. на страницах 616-622
  • (1) Размер под ключ (гаечный ключ должен заказываться отдельно)
  • (2) Момент затяжки винта
  • (a) Рекомендуемое значение момента в соответствии с таблицей "Момент затяжки"
