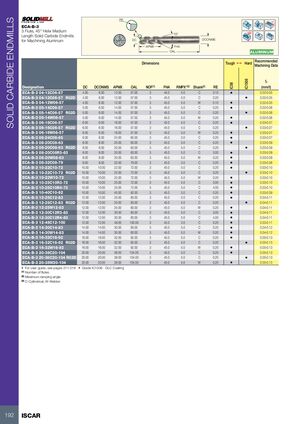

Твердосплавные концевые фрезы

ECA-B-3

3-зубая, угол спирали 45°, средней длины, твердосплавная фреза для обработки алюминия

Размеры

Обозначение DC DCONMS APMX OAL NOF FHA RMPX° Хвостовик RE Рекомендуемые режимы обработки fz (мм/т)
ECA-B-3 04-12C06-57 4.00 6.00 12.00 57.00 3 45.0 5.0 C 0.10 • 0.02-0.05
ECA-B-3 04-12C06-57 R02D 4.00 6.00 12.00 57.00 3 45.0 5.0 C 0.20 • 0.02-0.05
ECA-B-3 04-12W06-57 4.00 6.00 12.00 57.00 3 45.0 5.0 W 0.10 • 0.02-0.05
ECA-B-3 05-14C06-57 5.00 6.00 14.00 57.00 3 45.0 5.0 C 0.20 • 0.02-0.06
ECA-B-3 05-14C06-57 R02D 5.00 6.00 14.00 57.00 3 45.0 5.0 C 0.20 • 0.02-0.06
ECA-B-3 05-14W06-57 5.00 6.00 14.00 57.00 3 45.0 5.0 W 0.20 • 0.02-0.06
ECA-B-3 06-16C06-57 6.00 6.00 16.00 57.00 3 45.0 5.0 C 0.20 • 0.03-0.07
ECA-B-3 06-16C06-57 R02D 6.00 6.00 16.00 57.00 3 45.0 5.0 C 0.20 • 0.03-0.07
ECA-B-3 06-16W06-57 6.00 6.00 16.00 57.00 3 45.0 5.0 W 0.20 • 0.03-0.07
ECA-B-3 06-24C06-65 6.00 6.00 24.00 65.00 3 45.0 3.0 C 0.20 • 0.03-0.07
ECA-B-3 08-20C08-63 8.00 8.00 20.00 63.00 3 45.0 5.0 C 0.20 • 0.03-0.09
ECA-B-3 08-20C08-63 R02D 8.00 8.00 20.00 63.00 3 45.0 5.0 C 0.20 • 0.03-0.09
ECA-B-3 08-20C08R3-63 8.00 8.00 20.00 63.00 3 45.0 5.0 C 3.00 • 0.03-0.09
ECA-B-3 08-20W08-63 8.00 8.00 20.00 63.00 3 45.0 5.0 W 0.20 • 0.03-0.09
ECA-B-3 08-32C08-79 8.00 8.00 32.00 79.00 3 45.0 3.0 C 0.20 • 0.03-0.08
ECA-B-3 10-22C10-72 10.00 10.00 22.00 72.00 3 45.0 5.0 C 0.20 • 0.03-0.10
ECA-B-3 10-22C10-72 R02D 10.00 10.00 22.00 72.00 3 45.0 5.0 C 0.20 • 0.03-0.10
ECA-B-3 10-22W10-72 10.00 10.00 22.00 72.00 3 45.0 5.0 W 0.20 • 0.03-0.10
ECA-B-3 10-25C10R3-72 10.00 10.00 25.00 72.00 3 45.0 5.0 C 3.00 • 0.03-0.10
ECA-B-3 10-25C10R4-72 10.00 10.00 25.00 72.00 3 45.0 5.0 C 4.00 • 0.03-0.10
ECA-B-3 10-40C10-92 10.00 10.00 40.00 92.00 3 45.0 3.0 C 0.20 • 0.03-0.09
ECA-B-3 12-25C12-83 12.00 12.00 25.00 83.00 3 45.0 5.0 C 0.20 • 0.04-0.11
ECA-B-3 12-25C12-83 R02D 12.00 12.00 25.00 83.00 3 45.0 5.0 C 0.20 • 0.04-0.11
ECA-B-3 12-25W12-83 12.00 12.00 25.00 83.00 3 45.0 5.0 W 0.20 • 0.04-0.11
ECA-B-3 12-30C12R3-83 12.00 12.00 30.00 83.00 3 45.0 5.0 C 3.00 • 0.04-0.11
ECA-B-3 12-30C12R4-83 12.00 12.00 30.00 83.00 3 45.0 5.0 C 4.00 • 0.04-0.11
ECA-B-3 12-48C12-100 12.00 12.00 48.00 100.00 3 45.0 3.0 C 0.20 • 0.03-0.11
ECA-B-3 14-30C14-83 14.00 14.00 30.00 83.00 3 45.0 5.0 C 0.20 • 0.04-0.12
ECA-B-3 14-30W14-83 14.00 14.00 30.00 83.00 3 45.0 5.0 W 0.20 • 0.04-0.12
ECA-B-3 16-32C16-92 16.00 16.00 32.00 92.00 3 45.0 5.0 C 0.20 • 0.05-0.13
ECA-B-3 16-32C16-92 R02D 16.00 16.00 32.00 92.00 3 45.0 5.0 C 0.20 • 0.05-0.13
ECA-B-3 16-32W16-92 16.00 16.00 32.00 92.00 3 45.0 5.0 W 0.20 • 0.05-0.13
ECA-B-3 20-38C20-104 20.00 20.00 38.00 104.00 3 45.0 5.0 C 0.20 • 0.05-0.13
ECA-B-3 20-38C20-104 R02D 20.00 20.00 38.00 104.00 3 45.0 5.0 C 0.20 • 0.05-0.13
ECA-B-3 20-38W20-104 20.00 20.00 38.00 104.00 3 45.0 5.0 W 0.20 • 0.05-0.13

Примечания:

  • Покрытие IC1508 - DLC
  • Количество зубьев
  • Максимальный угол врезания
  • C - цилиндрический, W - Weldon хвостовик
