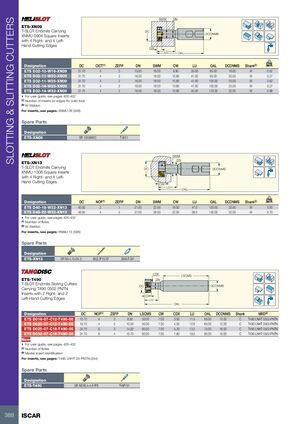

Резцы для нарезки канавок и прорезей

ETS-XN09

Концевые фрезы для нарезки Т-образных пазов, устанавливающие квадратные пластины XNMU 0904 с 4 правыми и 4 левыми режущими кромками

Обозначение DC CICT(1) ZEFP DN SWM CW LU OAL DCONMS Хвостовик(2) кг
ETS D32-10-W16-XN09 31.70 4 2 15.50 18.00 9.90 35.00 85.00 16.00 W 0.02
ETS D32-11-W20-XN09 31.70 4 2 16.00 18.00 10.80 41.00 95.00 20.00 W 0.27
ETS D32-11-W25-XN09 31.70 4 2 16.00 18.00 10.80 41.00 105.00 25.00 W 0.62
ETS D32-14-W25-XN09 31.70 4 2 16.00 18.00 13.80 41.00 105.00 25.00 W 0.27
ETS D32-14-W32-XN09 31.70 4 2 16.00 18.00 13.80 45.00 110.00 32.00 W 0.88

Руководство пользователя — см. стр. 426-432

(1) Количество пластин (или зубьев для цельного резца)
(2) Weldon

Пластины см. на стр.: XNMU 09 (586)

Запасные части

Обозначение
ETS-XN09 SR 10508600 T-9/51

ETS-XN13

Концевые фрезы для нарезки Т-образных пазов, устанавливающие квадратные пластины XNMU 1306 с 4 правыми и 4 левыми режущими кромками

Обозначение DC NOF(1) ZEFP DN SWM CW LU OAL DCONMS Хвостовик(2) кг
ETS D40-18-W32-XN13 40.00 2 1 21.00 22.00 18.00 47.0 120.00 32.00 W 0.55
ETS D48-22-W32-XN13 48.00 4 2 27.00 28.00 22.00 58.0 130.00 32.00 W 0.70

Руководство пользователя — см. стр. 426-432

(1) Количество зубьев
(2) Weldon

Пластины см. на стр.: XNMU 13 (586)

Запасные части

Обозначение
ETS-XN13 SR M4-L15-D4.5 BLD IP15/S7 SW6-T-SH

ETS-T490

Концевые фрезы для нарезки Т-образных пазов, резцы для нарезки канавок, устанавливающие пластины T490 0502 PNTN с 2 правыми и 2 левыми режущими кромками

Обозначение DC NOF(1) ZEFP DN LSCMS CW CDX LU OAL DCONMS Хвостовик MIID(2)
ETS D016-07-C12-T490-05 15.70 4 2 8.00 50.00 7.00 3.50 11.5 65.00 12.00 C T490 LNHT 0502-PNTN
ETS D020-07-C12-T490-05 19.70 4 2 10.00 50.00 7.00 4.50 12.8 65.00 12.00 C T490 LNHT 0502-PNTN
ETS D025-07-C16-T490-05 24.70 6 3 14.00 60.00 7.00 5.20 13.2 75.00 16.00 C T490 LNHT 0502-PNTN
ETS D032-07-C16-T490-05 31.70 8 4 15.70 60.00 7.00 7.80 19.0 80.00 16.00 C T490 LNHT 0502-PNTN

Новое • Руководство пользователя — см. стр. 426-432

(1) Количество зубьев
(2) Идентификация мастер-пластины

Пластины см. на стр.: T490 LNHT 05-PNTN (544)

Запасные части

Обозначение
ETS-T490 SR M2X0.4-4.8 IP6 T-6IP/51
