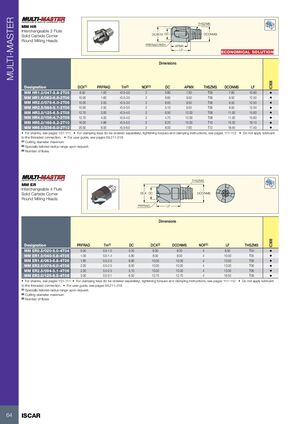

MULTI-MASTER

MM HR

Сменные двухзубые головки из твердого сплава для фрезеровки скругления углов

Размеры

Обозначение DCX(1) PRFRAD Tm(2) NOF(3) DC APMX THSZMS DCONMS LF IC908
MM HR1.0/047-5.8-2T05 8.00 1.00 r0.5-3.0 2 5.80 7.50 T05 7.60 10.60 •
MM HR1.6/063-6.8-2T06 10.00 1.60 r0.5-3.0 2 6.80 9.50 T06 9.50 12.50 •
MM HR2.0/078-6.0-2T06 10.00 2.00 r0.5-3.0 2 6.00 9.50 T06 9.50 12.50 •
MM HR2.5/094-5.1-2T06 10.00 2.50 r0.5-3.0 2 5.10 9.50 T06 9.50 12.50 •
MM HR3.0/125-6.5-2T08 12.70 3.00 r0.5-4.0 2 6.50 12.00 T08 11.50 15.60 •
MM HR4.0/156-4.7-2T08 12.70 4.00 r0.5-4.0 2 4.70 12.00 T08 11.50 15.60 •
MM HR5.0/188-6.2-2T10 16.00 4.88 r0.5-5.0 2 6.20 15.00 T10 15.20 19.10 •
MM HR6.0/236-8.0-2T12 20.00 6.00 r0.5-6.0 2 8.00 7.00 T12 18.45 17.40 •
  • Для хвостовиков см. страницы 101-111
  • Зажимные шпонки (заказываются отдельно), моменты затяжки и инструкции по зажиму см. на страницах 111-112
  • Не применяйте смазку к резьбовому соединению.
  • Руководство пользователя см. на страницах 59, 211-218

(1) Максимальный диаметр резания
(2) Специально подобранный диапазон радиусов по запросу.
(3) Количество зубьев

MM ER

Сменные четырехзубые головки из твердого сплава для фрезеровки скругления углов

Размеры

Обозначение PRFRAD Tm(1) DC DCX(2) DCONMS NOF(3) LF THSZMS IC908
MM ER0.5/020-5.0-4T04 0.50 0.5-1.0 5.00 6.00 6.00 4 8.50 T04 •
MM ER1.0/040-5.8-4T05 1.00 0.5-1.4 5.80 8.00 8.00 4 10.00 T05 •
MM ER1.6/063-6.8-4T06 1.60 0.5-2.5 6.80 10.00 10.00 4 13.00 T06 •
MM ER2.0/078-6.0-4T06 2.00 0.5-2.5 6.00 10.00 10.00 4 13.00 T06 •
MM ER2.5/094-5.1-4T06 2.50 0.5-2.5 5.10 10.00 10.00 4 13.00 T06 •
MM ER3.0/125-6.5-4T08 3.00 0.5-3.1 6.50 12.70 12.70 4 16.50 T08 •
  • Для хвостовиков см. страницы 101-111
  • Зажимные шпонки (заказываются отдельно), моменты затяжки и инструкции по зажиму см. на страницах 111-112
  • Не применяйте смазку к резьбовому соединению.
  • Руководство пользователя см. на страницах 59, 211-218

(1) Специально подобранный диапазон радиусов по запросу.
(2) Максимальный диаметр резания
(3) Количество зубьев
