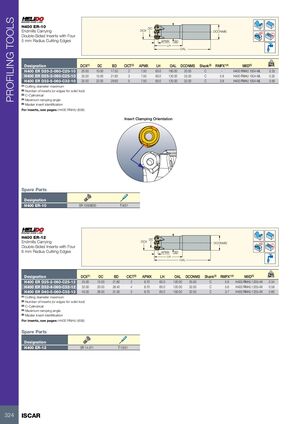

H400 ER-10

Фрезы концевые, несущие двусторонние пластины с четырьмя режущими кромками радиусом 5 мм

Обозначение DCX(1) DC BD CICT(2) APMX LH OAL DCONMS Хвостовик(3) RMPX°(4) MIID(5) кг
H400 ER D20-2-060-C20-10 20.00 10.00 17.50 2 7.50 60.0 160.00 20.00 C - H400 RNHU 1004-ML 0.33
H400 ER D25-3-060-C25-10 25.00 15.00 21.60 3 7.50 60.0 120.00 25.00 C 5.8 H400 RNHU 1004-ML 0.35
H400 ER D32-5-060-C32-10 32.00 22.00 29.60 5 7.50 60.0 120.00 32.00 C 3.8 H400 RNHU 1004-ML 0.59
  • (1) Максимальный диаметр резания
  • (2) Количество пластин (или кромок для монолитного инструмента)
  • (3) Цилиндрический
  • (4) Максимальный угол наклона
  • (5) Идентификация базовой пластины

Для пластин смотрите страницы: H400 RNHU (606)

Ориентация зажима пластины

Запасные части

Обозначение
H400 ER-10 SR 10508600 T-9/51

H400 ER-12

Фрезы концевые, несущие двусторонние пластины с четырьмя режущими кромками радиусом 6 мм

Обозначение DCX(1) DC BD CICT(2) APMX LH OAL DCONMS Хвостовик(3) RMPX°(4) MIID(5) кг
H400 ER D25-2-060-C25-12 25.00 13.00 21.60 2 8.70 60.0 120.00 25.00 C 5.6 H400 RNHU 1205-AX 0.34
H400 ER D32-4-060-C32-12 32.00 20.00 28.40 4 8.70 60.0 120.00 32.00 C 5.6 H400 RNHU 1205-AX 0.58
H400 ER D40-5-060-C32-12 40.00 28.00 31.50 5 8.70 60.0 150.00 32.00 C 3.7 H400 RNHU 1205-AX 0.80
  • (1) Максимальный диаметр резания
  • (2) Количество пластин (или кромок для монолитного инструмента)
  • (3) Цилиндрический
  • (4) Максимальный угол наклона
  • (5) Идентификация базовой пластины

Для пластин смотрите страницы: H400 RNHU (606)

Запасные части

Обозначение
H400 ER-12 SR 14-571 T-10/51
