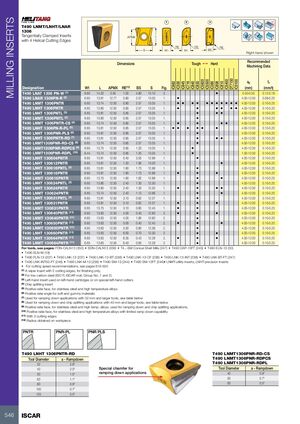

Фрезерные пластины

T490 LNMT/LNHT/LNAR 1306

Пластины с касательным креплением с 4 спиральными режущими кромками

Обозначение W1 L APMX RE(12) BS S Рис. DT7150 IC5820 IC5500 IC5400 IC5100 IC882 IC330 IC845 IC716 IC840 IC830 IC380 IC808 IC810 ap (мм) fz (мм/з)
T490 LNAT 1306 PN-W (1) 6.65 14.20 0.50 1.00 4.80 13.10 3 • 0.50-0.50 0.12-0.18
T490 LNAR 1306PN-R (2) 6.65 13.81 12.77 0.80 2.57 13.00 1 • 4.00-12.00 0.08-0.20
T490 LNMT 1306PNTR 6.65 13.74 12.50 0.80 2.57 13.05 1 • • • • • • • • • • 4.00-12.00 0.10-0.25
T490 LNHT 1306PNTR 6.65 13.80 12.50 0.85 2.57 13.05 1 • • • • • • 4.00-12.00 0.10-0.20
T490 LNHT 1306PNTL (3) 6.65 13.81 12.50 0.85 2.57 13.05 1 • • • 4.00-12.00 0.10-0.20
T490 LNMT 1306PNTL (3) 6.65 13.80 12.50 0.85 2.57 13.05 1 • 4.00-12.00 0.10-0.20
T490 LNMT 1306PNTR-CS (4) 6.65 13.74 12.50 0.85 2.57 13.05 1 • • • • 4.00-12.00 0.10-0.20
T490 LNHT 1306PN-R-PL (5) 6.65 13.81 12.50 0.85 2.57 13.05 1 • • • • • 4.00-12.00 0.10-0.20
T490 LNHT 1306PNR-PLS (6) 6.65 13.81 12.50 0.85 2.57 13.05 1 • 4.00-12.00 0.10-0.20
T490 LNHT 1306PNTR-RD (7) 6.65 13.81 12.50 0.85 2.57 13.05 1 • • • 4.00-12.00 0.10-0.20
T490 LNMT1306PNR-RD-CS (8) 6.65 13.74 12.50 0.85 2.57 13.05 1 • 4.00-12.00 0.10-0.20
T490 LNMT1306PNR-RDPCS (9) 6.65 13.75 12.50 0.85 1.20 13.05 1 • 4.00-12.00 0.10-0.20
T490 LNMT1306PNR-RDPL (10) 6.44 13.74 12.50 0.85 1.20 13.05 1 • 1.00-12.50 0.10-0.20
T490 LNHT 130604PNTR 6.65 13.81 12.50 0.40 3.05 12.88 1 • 4.00-12.00 0.10-0.20
T490 LNHT 130612PNTR 6.65 13.81 12.50 1.20 1.90 13.00 1 • 4.00-12.00 0.10-0.20
T490 LNHT 130616PNTL (3) 6.65 13.81 12.50 1.60 1.73 12.88 1 • 4.00-12.00 0.10-0.20
T490 LNHT 130616PNTR 6.65 13.81 12.50 1.60 1.73 12.88 1 • • • 4.00-12.00 0.10-0.20
T490 LNMT 130616PNTR 6.65 13.75 12.50 1.60 1.82 12.88 1 • • 4.00-12.00 0.10-0.25
T490 LNHT 130624PNTL (3) 6.65 13.80 12.50 2.40 1.30 12.50 1 • 4.00-12.00 0.10-0.20
T490 LNHT 130624PNTR 6.65 13.80 12.50 2.40 1.30 12.50 1 • • • • 4.00-12.00 0.10-0.20
T490 LNMT 130624PNTR 6.65 13.74 12.50 2.40 1.13 12.66 1 • • 4.00-12.00 0.10-0.20
T490 LNHT 130631PNTL (3) 6.65 13.81 12.50 3.10 0.62 12.37 1 • 4.00-12.00 0.10-0.20
T490 LNHT 130631PNTR 6.65 13.81 12.50 3.10 0.62 12.37 1 • • • 4.00-12.00 0.10-0.20
T490 LNMT 130631PNTR 6.65 13.75 12.50 3.10 0.60 12.45 1 • • 4.00-12.00 0.10-0.25
T490 LNHT 130640PNTR (11) 6.65 13.63 12.50 4.00 0.40 12.60 2 • • • 4.00-12.00 0.10-0.20
T490 LNMT 130640PNTR (11) 6.65 13.63 12.50 4.00 1.80 12.60 2 • 4.00-12.00 0.10-0.20
T490 LNHT 130650PNTR (11) 6.65 13.63 12.50 5.00 0.40 12.45 2 • • • 4.00-12.00 0.10-0.20
T490 LNMT 130650PNTR (11) 6.65 13.63 12.50 5.00 0.80 12.36 2 • 4.00-12.00 0.10-0.20
T490 LNHT 130660PNTR (11) 6.65 13.63 12.50 6.00 0.70 12.30 2 • • 4.00-12.00 0.10-0.25
T490 LNHT 130664PNTR (11) 6.65 13.63 12.50 6.35 0.43 12.28 2 • • • 4.00-12.00 0.10-0.20
T490 LNMT 130664PNTR (11) 6.65 13.63 12.50 6.40 0.60 12.28 2 • 4.00-12.00 0.10-0.20

LNMT — утилитарные пластины, LNHT — прецизионные пластины

Рекомендации по скорости резания см. на страницах 616-620

  • (1) Пластина для чистовой обработки с 2 режущими кромками, только для чистовой обработки
  • (2) Для низкоуглеродистой стали (ISO P, группа материалов ISCAR № 1 и 2)
  • (3) Пластина левой руки, используется на картриджах левой руки или на специальных резцах левой руки
  • (4) Пластина для разделения стружки
  • (5) Положительное переднее крепление для нержавеющей стали и жаропрочных сплавов
  • (6) Положительный передний угол для мягких и вязких материалов
  • (7) Используется для спиральной подачи с инструментами 32 мм и более, см. таблицу ниже
  • (8) Используется для спиральной подачи и разделения стружки с инструментами 40 мм и более, см. таблицу ниже
  • (9) Положительное переднее крепление для нержавеющей стали и жаропрочных сплавов; используется для спиральной подачи и разделения стружки
  • (10) Положительное переднее крепление для нержавеющей стали и жаропрочных сплавов с ограниченной способностью спиральной подачи
  • (11) С 2 режущими кромками
  • (12) Радиус, полученный на изделии

Спиральная подача в зависимости от диаметра инструмента

Диаметр инструмента a — спиральная подача
32 2.8°
40 2.0°
50 1.5°
63 1.1°
80 0.9°
100 0.7°
125 0.5°
