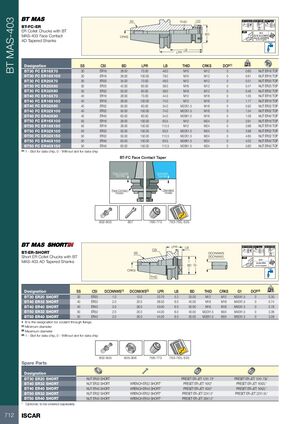

Фрезерные инструменты Iscar 2026 - страница 714

Предыдущая страница Следующая страница

Навигация

BT MAS-403

Цанговые патроны ER с контактным креплением по торцу BT MAS-403 AD

Обозначение SS CSI BD LPR LB THID CRKS DCP(1) кг Запасная часть
BT30 FC ER16X70 30 ER16 28.00 70.00 48.0 M10 M12 0 0.60 NUT ER16 TOP
BT30 FC ER16X100 30 ER16 28.00 100.00 79.0 M10 M12 0 0.61 NUT ER16 TOP
BT30 FC ER20X70 30 ER20 34.00 70.00 48.0 M12 M12 0 0.51 NUT ER20 TOP
BT30 FC ER25X60 30 ER25 42.00 60.00 38.0 M16 M12 0 0.47 NUT ER25 TOP
BT30 FC ER32X60 30 ER32 50.00 60.00 38.0 M18 M12 0 0.46 NUT ER32 TOP
BT40 FC ER16X70 40 ER16 28.00 70.00 44.0 M12 M16 0 1.05 NUT ER16 TOP
BT40 FC ER16X100 40 ER16 28.00 100.00 74.0 M12 M16 0 1.17 NUT ER16 TOP
BT40 FC ER32X60 40 ER32 50.00 60.00 34.0 M22X1.5 M16 0 0.92 NUT ER32 TOP
BT40 FC ER32X100 40 ER32 50.00 100.00 74.0 M22X1.5 M16 0 1.54 NUT ER32 TOP
BT40 FC ER40X80 40 ER40 63.00 80.00 54.0 M28X1.5 M16 0 1.09 NUT ER40 TOP
BT50 FC ER16X100 50 ER16 28.00 100.00 63.5 M12 M24 0 3.91 NUT ER16 TOP
BT50 FC ER16X150 50 ER16 28.00 150.00 113.5 M12 M24 0 3.96 NUT ER16 TOP
BT50 FC ER32X100 50 ER32 50.00 100.00 63.5 M22X1.5 M24 0 3.98 NUT ER32 TOP
BT50 FC ER32X150 50 ER32 50.00 150.00 113.5 M22X1.5 M24 0 4.65 NUT ER32 TOP
BT50 FC ER40X100 50 ER40 63.00 100.00 63.5 M28X1.5 M24 0 4.03 NUT ER40 TOP
BT50 FC ER40X150 50 ER40 63.00 150.00 113.5 M28X1.5 M24 0 5.60 NUT ER40 TOP

(1) 1 — слот для микросхемы, 0 — без слота для микросхемы

Сравнение: контактное крепление по торцу и стандартный хвостовик

Контактное крепление по торцу: шпиндель и державка с торцевым контактом

Стандартное крепление: обычный шпиндель и обычная державка

Короткие цанговые патроны ER с коническими хвостовиками BT MAS-403 AD

Обозначение SS CSI DCONNWS(1) DCONXWS(2) LPR LB BD THID CRKS G1 DCP(3) кг
BT30 ER20 SHORT 30 ER20 1.0 13.0 23.70 5.2 25.00 M12 M12 M25X1.5 0 0.30
BT40 ER32 SHORT 40 ER32 2.0 20.0 36.50 6.0 40.00 M16 M16 M40X1.5 0 0.74
BT40 ER40 SHORT 40 ER40 3.0 26.0 43.00 6.0 50.00 M16 M16 M50X1.5 0 0.78
BT50 ER32 SHORT 50 ER32 2.0 20.0 44.00 6.0 40.00 M22X1.5 M24 M40X1.5 0 3.36
BT50 ER40 SHORT 50 ER40 3.0 26.0 44.00 6.0 50.00 M28X1.5 M24 M50X1.5 0 3.09

B — обозначение для подачи охлаждающей жидкости через фланец

(1) Минимальный диаметр

(2) Максимальный диаметр

(3) 1 — слот для микросхемы, 0 — без слота для микросхемы

Запасные части для коротких цанговых патронов

Обозначение Гайка Ключ Герметик ER-JET
BT30 ER20 SHORT NUT ER20 SHORT — PRESET ER-JET 12X1.75*, PRESET ER-JET 12X1.75L*
BT40 ER32 SHORT NUT ER32 SHORT WRENCH ER32 SHORT* PRESET ER-JET 16X2*, PRESET ER-JET 16X2L*
BT40 ER40 SHORT NUT ER40 SHORT WRENCH ER40 SHORT* PRESET ER-JET 16X2*, PRESET ER-JET 16X2L*
BT50 ER32 SHORT NUT ER32 SHORT WRENCH ER32 SHORT* PRESET ER-JET 22X1.5*, PRESET ER-JET 22X1.5L*
BT50 ER40 SHORT NUT ER40 SHORT WRENCH ER40 SHORT* PRESET ER-JET 28X1.5*

* Опционально, заказывается отдельно
