MULTI-MASTER

MM S-A (ступенчатые державки)

Ступенчатые цилиндрические державки для крепления сменяемых головок фрезерования

Обозначение	THSZWS	DCONMS	BD	LB	LBX	OAL	Державка⁽²⁾	Материал державки⁽³⁾	ПОО⁽⁴⁾	Рис.	RPMX⁽⁵⁾	Кг
MM S-A-L050-C08-T04	T04	8.00	5.80	9.90	14.0	50.00	C	S	0	—	60000	0.03
MM S-A-L060/20-C08-T04-C	T04	8.00	5.80	16.90	20.0	60.00	C	C	0	—	60000	0.03
MM S-A-L060-C08-T05	T05	8.00	7.60	12.50	15.0	60.00	C	S	0	—	60000	0.05
MM S-A-L065/24-SL08T05C	T05	8.00	7.60	24.00	25.6	65.00	SL	C	0	—	60000	0.04
MM S-A-L070-C08-T05-C	T05	8.00	7.60	18.60	20.0	70.00	C	C	0	—	60000	0.04
MM S-A-L070-C08-T05-W	T05	8.00	7.60	18.90	20.0	70.00	C	W	0	—	60000	0.06
MM S-A-L090-C08-T05-C	T05	8.00	7.60	38.60	40.0	90.00	C	C	0	—	50160	0.06
MM S-A-L090-C08-T05-W	T05	8.00	7.60	38.60	40.0	90.00	C	W	0	—	36090	0.07
MM S-A-L110-C08-T05-C	T05	8.00	7.60	57.90	60.0	110.00	C	C	0	—	30600	0.07
MM S-A-L110-C08-T05-W	T05	8.00	7.60	58.90	60.0	110.00	C	W	0	—	21060	0.09
MM S-A-L070-C10-T06-C	T06	10.00	9.60	18.50	20.0	70.00	C	C	0	—	54900	0.08
MM S-A-L070-C10-T06-W-H	T06	10.00	9.60	18.90	20.0	70.00	C	W	1	1	60000	0.08
MM S-A-L075-C10-T06	T06	10.00	9.60	17.70	20.0	75.00	C	S	0	—	60000	0.05
MM S-A-L075-C10-T06-H	T06	10.00	9.60	19.40	20.0	75.00	C	S	1	1	53940	0.04
MM S-A-L075/12-C10-T06-CH	T06	10.00	9.60	10.60	12.0	75.00	C	S	1	2	53940	0.04
MM S-A-L075/30-SL10T06C	T06	10.00	9.60	30.00	31.7	75.00	SL	C	0	—	53940	0.00
MM S-A-L090-C10-T06-C	T06	10.00	9.60	38.60	40.0	90.00	C	C	0	—	55170	0.06
MM S-A-L090/040C10T06C-H	T06	10.00	9.60	38.60	40.0	90.00	C	C	1	1	60000	0.08
MM S-A-L090-C10-T06-W	T06	10.00	9.60	17.20	20.0	90.00	C	W	0	—	41670	0.12
MM S-A-L090-C10-T06-W-H	T06	10.00	9.60	39.00	40.0	90.00	C	W	1	1	40860	0.10
MM S-A-L110-C10-T06-C	T06	10.00	9.60	57.90	60.0	110.00	C	C	0	—	34530	0.11
MM S-A-L110-C10-T06-W-H	T06	10.00	9.60	59.00	60.0	110.00	C	W	1	1	24840	0.12
MM S-A-L150-C10-T06-C	T06	10.00	9.60	98.50	100.0	150.00	C	C	0	—	16620	0.16
MM S-A-L070-C12-T08-C	T08	12.00	11.60	17.90	20.0	70.00	C	C	0	—	60000	0.10
MM S-A-L070-C12-T08-W-H	T08	12.00	11.60	18.70	20.0	70.00	C	W	1	1	60000	0.11
MM S-A-L085/36-C12T08C	T08	12.00	11.60	36.00	37.7	85.00	C	C	0	—	60000	0.13
MM S-A-L090/14-C12-T08-CH	T08	12.00	11.60	13.00	14.0	90.00	C	S	1	2	43000	0.08
MM S-A-L090-C12-T08	T08	12.00	11.60	13.30	16.0	90.00	C	S	0	—	43000	0.10
MM S-A-L070/020C12T08C-CH	T08	12.00	11.60	18.00	20.0	70.00	C	C	1	2	43050	0.08
MM S-A-L090-C12-T08-C	T08	12.00	11.60	39.00	40.0	90.00	C	C	0	—	43050	0.12
MM S-A-L090-C12-T08-H	T08	12.00	11.60	38.70	40.0	90.00	C	S	1	1	41040	0.08
MM S-A-L090-C12-T08-W-H	T08	12.00	11.60	38.70	40.0	90.00	C	W	1	1	49800	0.15
MM S-A-L090/040C12T08C-CH	T08	12.00	11.60	38.00	40.0	90.00	C	C	1	2	49800	0.11
MM S-A-L090/42-C12-T08-CH	T08	12.00	11.60	41.00	42.0	90.00	C	S	1	2	41010	0.07
MM S-A-L110-C12-T08-W	T08	12.00	11.60	17.00	20.0	110.00	C	W	0	—	31350	0.20
MM S-A-L110-C12-T08-C	T08	12.00	11.60	57.00	60.0	110.00	C	C	0	—	41040	0.16
MM S-A-L110-C12-T08-W-H	T08	12.00	11.60	58.70	60.0	110.00	C	W	1	1	30210	0.18
MM S-A-L110/060C12T08C-CH	T08	12.00	11.60	58.00	60.0	110.00	C	C	1	2	30210	0.12
MM S-A-L130-C12-T08-C	T08	12.00	11.60	78.60	80.0	130.00	C	C	0	—	27960	0.19
MM S-A-L130-C12-T08-W-H	T08	12.00	11.60	78.70	80.0	130.00	C	W	1	1	20100	0.21
MM S-A-L130/080C12T08C-CH	T08	12.00	11.60	78.00	80.0	130.00	C	C	1	2	20100	0.17
MM S-A-L070-C16-T10-W-H	T10	16.00	15.30	18.20	20.0	70.00	C	W	1	1	60000	0.00
MM S-A-L090-C16-T10-C	T10	16.00	15.30	38.00	40.0	90.00	C	C	0	—	60000	0.21
MM S-A-L090-C16-T10-W-H	T10	16.00	15.30	38.20	40.0	90.00	C	W	1	1	57510	0.27
MM S-A-L090/040C16T10C-CH	T10	16.00	15.30	38.00	40.0	90.00	C	C	1	2	57510	0.17
MM S-A-L100-C16-T10	T10	16.00	15.30	17.10	20.0	100.00	C	S	0	—	39000	0.15
MM S-A-L100-C16-T10-H	T10	16.00	15.30	48.00	50.0	100.00	C	S	1	1	37140	0.13
MM S-A-L100/20-C16-T10-CH	T10	16.00	15.30	18.00	20.0	100.00	C	S	1	2	37140	0.12
MM S-A-L100/42-C16-T10-CH	T10	16.00	15.30	40.20	42.0	100.00	C	S	1	2	38040	0.14
MM S-A-L100/48-C16T10C ⁽¹⁾	T10	16.00	15.30	48.00	50.3	100.00	C	C	0	—	38040	0.06
MM S-A-L110-C16-T10-C	T10	16.00	15.30	58.20	60.0	110.00	C	C	0	—	47010	0.27
MM S-A-L110-C16-T10-W-H	T10	16.00	15.30	58.20	60.0	110.00	C	W	1	1	36030	0.33
MM S-A-L110/060C16T10C-H	T10	16.00	15.30	58.10	60.0	110.00	C	C	1	1	60000	0.24
MM S-A-L110/060C16T10C-CH	T10	16.00	15.30	58.00	60.0	110.00	C	C	1	2	36030	0.28
MM S-A-L130-C16-T10-C	T10	16.00	15.30	77.40	80.0	130.00	C	C	0	—	33510	0.32
MM S-A-L130-C16-T10-W-H	T10	16.00	15.30	78.20	80.0	130.00	C	W	1	1	24450	0.41
MM S-A-L130/080C16T10C-CH	T10	16.00	15.30	78.00	80.0	130.00	C	C	1	2	24450	0.32
MM S-A-L150-C16-T10-C	T10	16.00	15.30	97.40	100.0	150.00	C	C	0	—	24660	0.37
MM S-A-L150-C16-T10-W-H	T10	16.00	15.30	98.20	100.0	150.00	C	W	1	1	17610	0.45
MM S-A-L090-C20-T12-C	T12	20.00	18.30	37.20	40.0	90.00	C	C	0	—	60000	0.27

• Не применяйте смазку к резьбовому соединению

⁽¹⁾ С защитными спиральными канавками Safe-Lock® (компания Haimer) для предотвращения выхода из отверстия

⁽²⁾ C — цилиндрический, W — Weldon, SL — Safe-Lock® компании Haimer, спиральные канавки для предотвращения выхода (доступно по запросу)

⁽³⁾ S — сталь, C — карбид, W — вольфрам

⁽⁴⁾ 0 — без подачи охлаждающей жидкости, 1 — с подачей охлаждающей жидкости

⁽⁵⁾ Максимальные обороты должны быть рассчитаны. Поделите указанные максимальные обороты на количество зубьев (на головке фрезеровки) используемой.

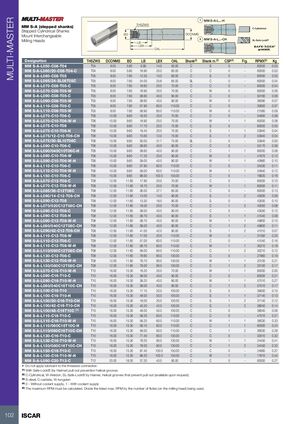

Фрезерные инструменты Iscar 2026 - страница 104
