Продолжение

MM S-A (ступенчатые державки)

Ступенчатые цилиндрические державки для крепления сменяемых головок фрезерования

Обозначение	THSZWS	DCONMS	BD	LB	LBX	OAL	Державка⁽²⁾	Материал державки⁽³⁾	ПОО⁽⁴⁾	Рис.	RPMX⁽⁵⁾	Кг
MM S-A-L090-C20-T12-W-H	T12	20.00	18.30	36.90	40.0	90.00	C	W	1	1	60000	0.41
MM S-A-L090/040C20T12C-CH	T12	20.00	18.30	37.20	40.0	90.00	C	C	1	2	60000	0.30
MM S-A-L110/50-SL20T12C	T12	20.00	18.30	50.00	53.3	110.00	SL	C	0	—	60000	0.41
MM S-A-L120-C20-T12	T12	20.00	18.30	20.30	25.0	120.00	C	S	0	—	36000	0.27
MM S-A-L120-C20-T12-H	T12	20.00	18.30	66.70	70.0	120.00	C	S	1	1	32160	0.25
MM S-A-L120/25-C20-T12-CH	T12	20.00	18.30	22.20	25.0	120.00	C	S	1	2	32160	0.12
MM S-A-L120/48-C20-T12-CH	T12	20.00	18.30	45.20	48.0	120.00	C	S	1	2	32160	0.20
MM S-A-L130-C20-T12-C	T12	20.00	18.30	77.20	80.0	130.00	C	C	0	—	42360	0.47
MM S-A-L130-C20-T12-W-H	T12	20.00	18.30	76.90	80.0	130.00	C	W	1	1	31650	0.59
MM S-A-L130/080C20T12C-CH	T12	20.00	18.30	77.20	80.0	130.00	C	C	1	2	42360	0.44
MM S-A-L170-C20-T12-C	T12	20.00	18.30	97.20	100.0	170.00	C	C	0	—	25170	0.63
MM S-A-L200-C20-T12-C	T12	20.00	18.30	116.50	120.0	200.00	C	C	0	—	17790	0.76
MM S-A-L200-C20-T12-W-H	T12	20.00	18.30	116.90	120.0	200.00	C	W	1	1	12540	0.92
MM S-A-L200/120C20T12C-CH	T12	20.00	18.30	117.20	120.0	200.00	C	C	1	2	17790	0.74
MM S-A-L120-C25-T15-C	T15	25.00	23.90	57.50	60.0	120.00	C	C	0	—	49400	0.64
MM S-A-L120-C25-T15-W-H	T15	25.00	23.90	58.00	60.0	120.00	C	W	1	1	41700	0.89
MM S-A-L125/63-C25T15C ⁽¹⁾	T15	25.00	24.00	63.00	65.8	125.00	C	C	0	—	41700	0.75
MM S-A-L135-C25-T15	T15	25.00	23.90	33.00	35.0	135.00	C	S	0	—	28290	0.47
MM S-A-L135/35-C25-T15-CH	T15	25.00	23.90	33.00	35.0	135.00	C	S	1	2	28230	0.42
MM S-A-L135/50-C25-T15-CH	T15	25.00	23.90	47.70	50.0	135.00	C	S	1	2	28230	0.40
MM S-A-L170-C25-T15-C	T15	25.00	23.90	98.00	100.0	170.00	C	C	0	—	27360	0.96
MM S-A-L175-C25-T15	T15	25.00	23.90	62.70	65.0	175.00	C	S	0	—	16890	0.10
MM S-A-L250-C25-T15-C	T15	25.00	23.90	148.00	150.0	250.00	C	C	0	—	12690	1.45
MM S-A-L100-W32-T21-CH	T21	32.00	30.00	—	—	100.00	W	S	1	2	12690	0.51
MM S-A-L100/32-C32-T21	T21	32.00	30.00	32.00	35.3	100.00	C	S	0	—	12690	0.56
MM S-A-L130/60-C32-T21-C	T21	32.00	30.00	60.00	63.3	130.00	C	C	0	—	12690	1.22
MM S-A-L135/64-C32T21C	T21	32.00	30.00	64.00	67.5	135.00	C	C	0	—	12690	1.02
MM S-A-L150/50-C32-T21	T21	32.00	30.00	50.00	53.5	150.00	C	S	0	—	12690	0.86
MM S-A-L150/50-C32-T21-CH	T21	32.00	30.00	50.00	53.3	150.00	C	S	1	2	12690	0.80
MM S-A-L170/100-C32-T21-C	T21	32.00	30.00	100.00	103.5	170.00	C	C	0	—	12690	1.22
MM S-A-L170/100C32T21C-CH	T21	32.00	30.00	100.00	103.5	170.00	C	C	1	2	12690	0.00
MM S-A-L250/150-C32-T21-C	T21	32.00	30.00	150.00	153.5	250.00	C	C	0	—	12690	2.50
MM S-A-L300/200-C32-T21-C	T21	32.00	30.00	200.00	203.5	300.00	C	C	0	—	12690	3.00

• Не применяйте смазку к резьбовому соединению

⁽¹⁾ С защитными спиральными канавками Safe-Lock® (компания Haimer) для предотвращения выхода из отверстия

⁽²⁾ C — цилиндрический, W — Weldon, SL — Safe-Lock® компании Haimer, спиральные канавки для предотвращения выхода (доступно по запросу)

⁽³⁾ S — сталь, C — карбид, W — вольфрам

⁽⁴⁾ 0 — без подачи охлаждающей жидкости, 1 — с подачей охлаждающей жидкости

⁽⁵⁾ Максимальные обороты должны быть рассчитаны. Поделите указанные максимальные обороты на количество зубьев (на головке фрезеровки) используемой.

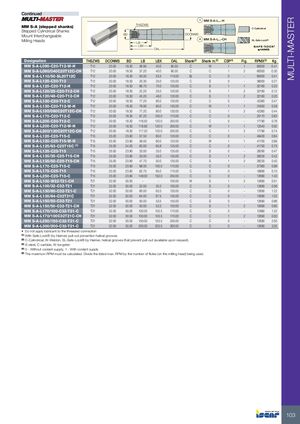

Фрезерные инструменты Iscar 2026 - страница 105
