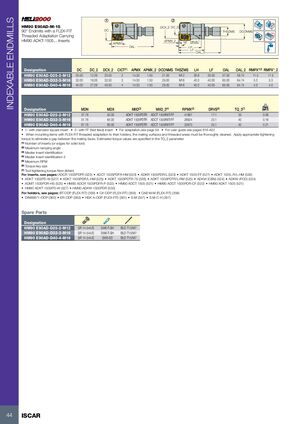

Фрезерные инструменты Iscar 2026

Фрезы концевые 90° с резьбовой адаптацией FLEX-FIT, несущие пластины HM90 ADKT-1505

Обозначение	DC	DC_2	DCX_2	CICT(1)	APMX	APMX_2	DCONMS	THSZMS	LH	LF	OAL	OAL_2	RMPX°(2)	RMPX°_2
HM90 E90AD-D25-2-M12	25.00	12.26	25.50	2	14.30	1.50	21.00	M12	30.8	35.00	57.00	56.74	11.5	11.5
HM90 E90AD-D32-3-M16	32.00	19.26	32.50	3	14.30	1.50	29.00	M16	40.0	40.00	65.00	64.74	5.3	5.3
HM90 E90AD-D40-4-M16	40.00	27.26	40.50	4	14.30	1.50	29.00	M16	40.0	40.00	65.00	64.74	4.0	4.0

Обозначение	MDN	MDX	MIID(3)	MIID_2(4)	RPMX(5)	DRVS(6)	TQ_3(7)	кг
HM90 E90AD-D25-2-M12	37.76	50.00	ADKT 1505PDTR	ADCT 1505R8T-FF	41967	17.1	33	0.08
HM90 E90AD-D32-3-M16	51.76	64.00	ADKT 1505PDTR	ADCT 1505R8T-FF	28924	25.1	40	0.16
HM90 E90AD-D40-4-M16	67.76	80.00	ADKT 1505PDTR	ADCT 1505R8T-FF	25870	25.1	40	0.21

Примечания:

1 — со стандартной квадратной пластиной
2 — с пластиной FF (ускоренная подача)
Для адаптации см. стр. 59
Руководство пользователя см. стр. 616–622
При монтаже изделий с резьбовой адаптацией FLEX-FIT на державки сопрягаемые поверхности и резьбовые участки должны быть тщательно очищены. Применяйте необходимый момент затяжки для исключения зазора между сопрягаемыми поверхностями. Расчётные значения момента затяжки указаны в параметре TQ_3.
(1) Количество пластин (или кромок для цельного инструмента)
(2) Максимальный угол врезания
(3) Идентификация базовой пластины
(4) Идентификация базовой пластины 2
(5) Максимальные об/мин
(6) Размер ключа затяжки
(7) Момент затяжки инструмента Н·м (лбф·дюйм)

Запасные части

Фрезерные инструменты Iscar 2026 - страница 46
