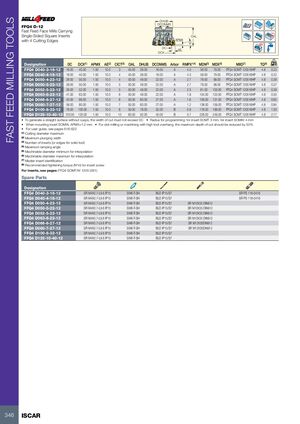

Фрезерные инструменты Iscar 2026 - страница 348

Предыдущая страница Следующая страница

Навигация

Инструменты для скоростного фрезерования

FFQ4 D-12

Торцевые фрезы скоростного фрезерования с односторонними квадратными пластинами и 4 режущими кромками

Обозначение DC DCX(1) APMX AE(2) CICT(3) OAL DHUB DCONMS Оправка RMPX°(4) MDN(5) MDX(6) MIID(7) TQ(8) кг
FFQ4 D040-3-16-12 18.00 40.00 1.50 10.0 3 45.00 38.00 16.00 A 4.3 58.00 79.00 FFQ4 SOMT 120516HP 4.8 0.23
FFQ4 D040-4-16-12 18.00 40.00 1.50 10.0 4 45.00 38.00 16.00 A 4.3 58.00 79.00 FFQ4 SOMT 120516HP 4.8 0.22
FFQ4 D050-4-22-12 28.00 50.00 1.50 10.0 4 50.00 48.00 22.00 A 2.7 78.00 99.00 FFQ4 SOMT 120516HP 4.8 0.38
FFQ4 D050-5-22-12 28.00 50.00 1.50 10.0 5 50.00 48.00 22.00 A 2.7 78.00 99.00 FFQ4 SOMT 120516HP 4.8 0.37
FFQ4 D052-5-22-12 29.00 52.00 1.50 10.0 5 50.00 48.00 22.00 A 2.5 81.00 103.00 FFQ4 SOMT 120516HP 4.8 0.39
FFQ4 D063-6-22-12 41.00 63.00 1.50 10.0 6 50.00 48.00 22.00 A 1.8 104.00 125.00 FFQ4 SOMT 120516HP 4.8 0.50
FFQ4 D066-6-27-12 43.00 66.00 1.50 10.0 6 50.00 60.00 27.00 A 1.6 109.00 131.00 FFQ4 SOMT 120516HP 4.8 0.65
FFQ4 D080-7-27-12 58.00 80.00 1.50 10.0 7 50.00 60.00 27.00 A 1.2 138.00 159.00 FFQ4 SOMT 120516HP 4.8 0.84
FFQ4 D100-8-32-12 78.00 100.00 1.50 10.0 8 50.00 78.00 32.00 B 0.9 178.00 199.00 FFQ4 SOMT 120516HP 4.8 1.30
FFQ4 D125-10-40-12 103.00 125.00 1.50 10.0 10 63.00 92.00 40.00 B 0.7 228.00 249.00 FFQ4 SOMT 120516HP 4.8 2.17
  • Для формирования ровной поверхности без гребешков ширина реза не должна превышать DC
  • Радиус для программирования: для пластины SOMT 3 мм, для пластины SOMW 4 мм
  • При установке пластины SOMW APMX = 1.2 мм
  • При фрезеровании пазов или работе с большим вылетом инструмента максимальная глубина резания должна быть снижена на 50%
  • Руководство пользователя см. на стр. 616-622

Обозначения:

  • (1) Максимальный диаметр резания
  • (2) Максимальная ширина врезания
  • (3) Количество пластин (или режущих кромок для цельного инструмента)
  • (4) Максимальный угол врезания
  • (5) Минимальный обрабатываемый диаметр для интерполяции
  • (6) Максимальный обрабатываемый диаметр для интерполяции
  • (7) Идентификация мастер-пластины
  • (8) Рекомендуемый момент затяжки винта пластины (N·м)

Пластины см. на стр.: FFQ4 SOMT/W 1205 (591)

Запчасти

Обозначение Элемент 1 Элемент 2 Элемент 3 Элемент 4
FFQ4 D040-3-16-12 SR M4X0.7-L9.6 IP15 SW6-T-SH BLD IP15/S7 SR PS 118-0416
FFQ4 D040-4-16-12 SR M4X0.7-L9.6 IP15 SW6-T-SH BLD IP15/S7 SR PS 118-0416
FFQ4 D050-4-22-12 SR M4X0.7-L9.6 IP15 SW6-T-SH BLD IP15/S7 SR M10X35 DIN912
FFQ4 D050-5-22-12 SR M4X0.7-L9.6 IP15 SW6-T-SH BLD IP15/S7 SR M10X35 DIN912
FFQ4 D052-5-22-12 SR M4X0.7-L9.6 IP15 SW6-T-SH BLD IP15/S7 SR M10X35 DIN912
FFQ4 D063-6-22-12 SR M4X0.7-L9.6 IP15 SW6-T-SH BLD IP15/S7 SR M10X35 DIN912
FFQ4 D066-6-27-12 SR M4X0.7-L9.6 IP15 SW6-T-SH BLD IP15/S7 SR M12X30 DIN912
FFQ4 D080-7-27-12 SR M4X0.7-L9.6 IP15 SW6-T-SH BLD IP15/S7 SR M12X30 DIN912
FFQ4 D100-8-32-12 SR M4X0.7-L9.6 IP15 SW6-T-SH BLD IP15/S7
FFQ4 D125-10-40-12 SR M4X0.7-L9.6 IP15 SW6-T-SH BLD IP15/S7
