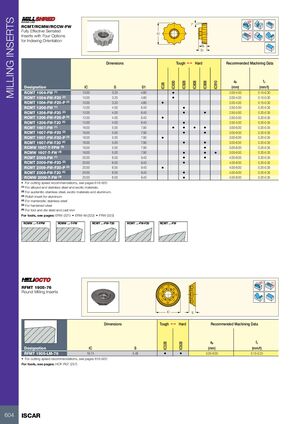

ПЛАСТИНЫ ДЛЯ ФРЕЗЕРОВАНИЯ

RCMT/RCMW/RCCW-FW

Полностью эффективные серрированные пластины с четырьмя вариантами ориентации переиндексирования

Размеры и рекомендуемые данные обработки

Обозначение IC S S1 Материал пластины Глубина резания ap (мм) Подача на зуб fz (мм/зуб)
RCMT 1004-FW (1) 10.00 3.20 4.80 IC830 – – – – – 2.00-4.00 0.15-0.30
RCMT 1004-FW-F20 (2) 10.00 3.20 4.80 IC830 – – – – – 2.00-4.00 0.15-0.30
RCMT 1004-FW-F20-P (3) 10.00 3.20 4.80 – IC928 – – – – 2.00-4.00 0.15-0.30
RCMT 1206-FW (1) 12.00 4.00 6.40 – IC928 – – – – 2.50-5.00 0.20-0.35
RCMT 1206-FW-F20 (2) 12.00 4.00 6.40 – IC928 IC808 – – – 2.50-5.00 0.20-0.35
RCMT 1206-FW-F20-P (3) 12.00 4.00 6.40 – IC928 – – – – 2.50-5.00 0.20-0.35
RCMT 1206-FW-T20 (4) 12.00 4.00 6.40 – IC928 – – – – 2.50-5.00 0.20-0.35
RCMT 1607-FW (1) 16.00 5.00 7.90 IC830 IC928 IC808 IC908 – – 3.00-6.00 0.20-0.35
RCMT 1607-FW-F20 (2) 16.00 5.00 7.90 – IC928 IC808 – – – 3.00-6.00 0.20-0.35
RCMT 1607-FW-F20-P (3) 16.00 5.00 7.90 – IC928 – – – – 3.00-6.00 0.20-0.35
RCMT 1607-FW-T20 (4) 16.00 5.00 7.90 – IC928 IC808 – – – 3.00-6.00 0.20-0.35
RCMW 1607-T-FPW (5) 16.00 5.00 7.90 – – – IC908 – – 3.00-6.00 0.20-0.35
RCMW 1607-T-FW (6) 16.00 5.00 7.90 – IC928 IC808 IC910 – – 3.00-6.00 0.20-0.35
RCMT 2009-FW (1) 20.00 6.00 9.40 – IC928 IC808 – – – 4.00-8.00 0.20-0.35
RCMT 2009-FW-F20 (2) 20.00 6.00 9.40 – IC928 – – – – 4.00-8.00 0.20-0.35
RCMT 2009-FW-F20-P (3) 20.00 6.00 9.40 – IC928 – – – – 4.00-8.00 0.20-0.35
RCMT 2009-FW-T20 (4) 20.00 6.00 9.40 – IC928 – – – – 4.00-8.00 0.20-0.35
RCMW 2009-T-FW (6) 20.00 6.00 9.40 – IC928 – – – – 4.00-8.00 0.20-0.35

• Для рекомендаций по скорости резания см. страницы 616-620

(1) Для легированной и нержавеющей стали и экзотических материалов.
(2) Для аустенитной нержавеющей стали, экзотических материалов и алюминия.
(3) Полированная пластина для алюминия.
(4) Для мартенситной нержавеющей стали.
(5) Для закалённой стали.
(6) Для инструментальной и штампованной стали и чугуна.

Для инструмента см. страницы: ERW (321) • ERW-M (322) • FRW (323)

RFMT 1905-76

Круглые пластины для фрезерования

Размеры

Обозначение IC S Материал пластины Глубина резания ap (мм) Подача на зуб fz (мм/зуб)
RFMT 1905-LM-76 19.74 5.48 IC328 IC928 3.00-8.00 0.15-0.25

• Для рекомендаций по скорости резания см. страницы 616-620

Для инструмента см. страницы: HOF-R07 (257)
