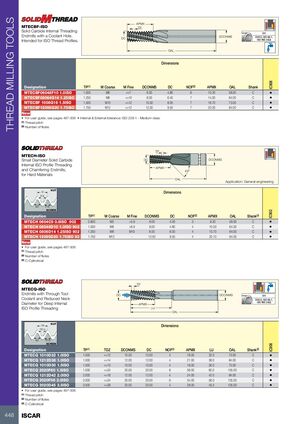

Фрезерные инструменты Iscar 2026 - страница 450

Предыдущая страница Следующая страница

Навигация

Инструменты для нарезания резьбы методом фрезерования

MTECBF-ISO

Твердосплавные концевые фрезы для нарезания внутренней резьбы с отверстием для подачи смазочно-охлаждающей жидкости. Предназначены для профилей резьбы ISO.

Применение: Общее машиностроение

Соответствие стандартам: DIN13, ISO 68-1, ISO 965 (1&2)

Обозначение Шаг (TP) М Крупный М Мелкий DCONMS DC Кол-во зубьев (NOF) APMX OAL Хвостовик
MTECBF06048F10 1.0ISO 1.000 M6 ⇒7 6.00 4.80 6 10.20 58.00 C
MTECBF08064G14 1.25ISO 1.250 M8 ⇒10 8.00 6.40 7 14.00 64.00 C
MTECBF 1008G16 1.5ISO 1.500 M10 ⇒12 10.00 8.00 7 16.70 73.00 C
MTECBF12095G20 1.75ISO 1.750 M12 ⇒12 12.00 9.50 7 20.00 84.00 C

Новое

Для руководства пользователя см. страницы 497-506

Примечания:

  • (1) Шаг резьбы
  • (2) Количество зубьев
  • Внутренняя и внешняя допуски: ISO 228-1 — средний класс

MTECH-ISO

Твердосплавные концевые фрезы малого диаметра для нарезания внутренней резьбы профиля ISO и снятия фасок для твердых материалов.

Применение: Общее машиностроение

Обозначение Шаг (TP) М Крупный М Мелкий DCONMS DC Кол-во зубьев (NOF) APMX OAL Хвостовик
MTECH 0604C9 0.8ISO 902 0.800 M5 >5.9 6.00 4.00 3 9.20 58.00 C
MTECH 08048D10 1.0ISO 902 1.000 M6 >6.9 8.00 4.80 4 10.50 64.00 C
MTECH 0806D14 1.25ISO 902 1.250 M8 M10 8.00 6.00 4 13.70 64.00 C
MTECH 12095D20 1.75ISO 92 1.750 M12 — 12.00 9.50 4 20.10 84.00 C

Новое

Для руководства пользователя см. страницы 497-506

Примечания:

  • (1) Шаг резьбы
  • (2) Количество зубьев
  • (3) C-Цилиндрический

MTECQ-ISO

Концевые фрезы со сквозной подачей смазочно-охлаждающей жидкости и уменьшенным диаметром шейки для глубокого нарезания внутренней резьбы профиля ISO.

Применение: Общее машиностроение

Соответствие стандартам: DIN13, ISO 68-1, ISO 965 (1&2)

Обозначение Шаг (TP) TDZ DCONMS DC Кол-во зубьев (NOF) APMX LU OAL Хвостовик
MTECQ 1010D32 1.0ISO 1.000 ⇒12 10.00 10.00 4 18.00 32.0 73.00 C
MTECQ 1212D38 1.0ISO 1.000 ⇒14 12.00 12.00 4 21.00 38.0 84.00 C
MTECQ 1010D30 1.5ISO 1.500 ⇒13 10.00 10.00 4 18.00 30.0 73.00 C
MTECQ 2020F60 1.5ISO 1.500 ⇒24 20.00 20.00 6 36.00 60.0 105.00 C
MTECQ 1212D42 2.0ISO 2.000 ⇒16 12.00 12.00 4 24.00 42.0 84.00 C
MTECQ 2020F56 2.0ISO 2.000 ⇒24 20.00 20.00 6 34.00 56.0 105.00 C
MTECQ 2020D45 3.5ISO 3.500 ⇒26 20.00 20.00 4 28.00 45.5 105.00 C

Для руководства пользователя см. страницы 497-506

Примечания:

  • (1) Шаг резьбы
  • (2) Количество зубьев
  • (3) C-Цилиндрический
