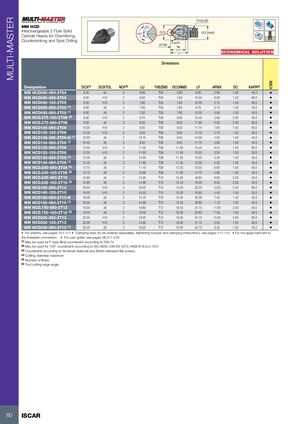

Фрезерные инструменты Iscar 2026 - страница 62

Предыдущая страница Следующая страница

Навигация

MULTI-MASTER

MM HCD

Сменные двухзубые головки из твердого сплава для фаскирования, зенкования и центрового сверления

ЭКОНОМИЧНОЕ РЕШЕНИЕ

Размеры

Обозначение DCX(4) DCXTOL NOF(5) LU THSZMS DCONMS LF APMX DC KAPR(6) IC908
MM HCD060-090-2T04 6.00 z9 2 6.86 T04 5.80 8.50 2.66 1.00 45.0 •
MM HCD080-060-2T05 8.00 h10 2 8.00 T05 7.60 10.50 6.08 1.20 60.0 •
MM HCD080-120-2T05 8.00 h10 2 7.80 T05 7.60 10.30 2.15 1.00 30.0 •
MM HCD080-090-2T05 (1) 8.00 z9 2 7.00 T05 7.60 9.75 3.15 1.00 45.0 •
MM HCD083-090-2T05 (1) 8.30 z9 2 7.50 T05 7.60 10.00 3.56 1.00 45.0 •
MM HCD.375-100-2T06 (2) 9.50 h10 2 9.70 T06 9.50 13.40 3.60 2.00 40.0 •
MM HCD.375-080-2T06 9.50 z9 2 9.00 T06 9.20 11.80 5.00 2.00 50.0 •
MM HCD100-060-2T06 10.00 h10 2 9.30 T06 9.50 11.75 7.60 1.50 60.0 •
MM HCD100-120-2T06 10.00 h10 2 9.50 T06 9.50 12.70 2.70 1.50 30.0 •
MM HCD100-090-2T06-N (1) 10.00 z9 2 10.10 T06 9.50 14.00 4.50 1.50 45.0 •
MM HCD104-090-2T06 (1) 10.40 z9 2 9.00 T06 9.50 11.75 4.60 1.50 45.0 •
MM HCD120-060-2T08 12.00 h10 2 11.00 T08 11.50 15.40 9.24 1.50 60.0 •
MM HCD120-120-2T08 12.00 h10 2 11.65 T08 11.50 15.20 3.50 1.50 30.0 •
MM HCD120-090-2T08 (1) 12.00 z9 2 12.00 T08 11.50 15.50 5.30 1.50 45.0 •
MM HCD124-090-2T08 (1) 12.40 z9 2 11.80 T08 11.50 15.50 5.50 1.50 45.0 •
MM HCD.500-080-2T08 (3) 12.70 z9 2 11.10 T08 12.20 15.50 6.80 1.50 50.0 •
MM HCD.500-100-2T08 (2) 12.70 z9 2 10.90 T08 11.50 14.70 4.90 1.50 40.0 •
MM HCD.625-080-2T10 15.90 z9 2 15.20 T10 15.00 18.80 8.80 2.00 50.0 •
MM HCD.625-100-2T10 (2) 15.90 z9 2 14.90 T10 15.10 19.00 6.20 2.00 40.0 •
MM HCD160-060-2T10 16.00 h10 2 16.20 T10 15.20 20.20 12.00 2.50 60.0 •
MM HCD160-120-2T10 16.00 h10 2 15.50 T10 15.20 19.90 4.40 1.50 30.0 •
MM HCD160-090-2T10-N 16.00 z9 2 15.70 T10 15.20 20.00 7.40 1.50 45.0 •
MM HCD165-090-2T10 (1) 16.50 z9 2 14.90 T10 15.20 18.80 7.10 1.50 45.0 •
MM HCD.750-080-2T12 19.05 z9 2 19.60 T12 18.45 24.70 11.00 2.00 50.0 •
MM HCD.750-100-2T12 (2) 19.05 z9 2 18.50 T12 18.30 23.60 7.50 1.50 40.0 •
MM HCD200-060-2T12 20.00 h10 2 18.20 T12 18.30 24.70 15.50 2.60 60.0 •
MM HCD200-120-2T12 20.00 h10 2 14.65 T12 18.30 21.15 5.50 1.50 30.0 •
MM HCD200-090-2T12 (1) 20.00 z9 2 18.20 T12 18.30 24.70 9.40 1.50 45.0 •
  • Для хвостовиков см. страницы 101-111
  • Зажимные шпонки (заказываются отдельно), моменты затяжки и инструкции по зажиму см. на страницах 111-112
  • Не применяйте смазку к резьбовому соединению.
  • Руководство пользователя см. на страницах 59, 211-218

(1) Может использоваться для зенкования типа F (чистовое) согласно DIN 74.
(2) Может использоваться для зенкования под 100° согласно ISO 5856, DIN EN 4072, ANSI B18.6.3-1972
(3) Зенкование согласно стандартам American National и British standard для потайных винтов.
(4) Максимальный диаметр резания
(5) Количество зубьев
(6) Угол режущей кромки инструмента
