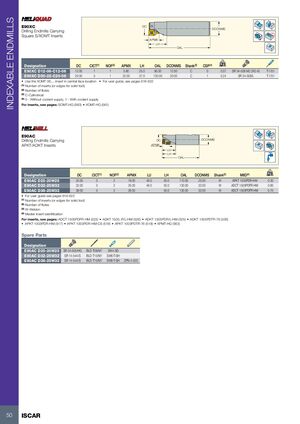

КОНЦЕВЫЕ ФРЕЗЫ СО СМЕННЫМИ ПЛАСТИНАМИ

E90XC

Сверлильные фрезы со сменными квадратными пластинами S/XOMT

Обозначение DC CICT(1) NOF(2) APMX LH OAL DCONMS Хвостовик(3) CSP(4) кг
E90XC D12-06-C12-06 12.00 1 1 5.80 25.0 90.00 12.00 C 0 0.07
E90XC D20-22-C20-06 20.00 5 1 22.00 37.0 120.00 20.00 C 1 0.24
  • Использовать пластину XOMT 06 в центральном осевом расположении
  • Инструкция см. на стр. 616-622
  1. Количество пластин (или кромок для монолитного инструмента)
  2. Количество зубьев
  3. C-Цилиндрический
  4. 0 — без подачи СОЖ, 1 — с подачей СОЖ

Пластины см. на стр.: SOMT-HQ (560) • XOMT-HQ (561)

E90AC

Сверлильные фрезы с пластинами APKT/ADKT

Обозначение DC CICT(1) NOF(2) APMX LU LH OAL DCONMS Хвостовик(3) MIID(4) кг
E90AC D25-20W25 25.00 3 2 19.00 49.0 50.0 110.00 25.00 W APKT 1003PDR-HM 0.30
E90AC D32-25W32 32.00 3 2 25.00 48.0 50.0 130.00 32.00 W ADCT 1505PDFR-HM 0.60
E90AC D38-25W32 38.00 5 2 26.00 — 50.0 130.00 32.00 W ADCT 1505PDFR-HM 0.70
  • Инструкция см. на стр. 616-622
  1. Количество пластин (или кромок для монолитного инструмента)
  2. Количество зубьев
  3. W-Weldon
  4. Идентификация опорной пластины

Пластины см. на стр.: ADCT 1505PDFR-HM (523) • ADKT 1505..R/L-HM (526) • ADKT 1505PDR/L-HM (525) • ADKT 1505PDTR-76 (526) • APKT 1003PDR-HM (517) • APKT 1003PDR-HM-CS (518) • APKT 1003PDTR-76 (518) • XPMT-HQ (563)

Запасные части

Обозначение
E90AC D25-20W25 SR 34-505/HG BLD T08/M7 SW4-SD
E90AC D32-25W32 SR 14-544/S BLD T15/M7 SW6-T-SH
E90AC D38-25W32 SR 14-544/S BLD T15/M7 SW6-T-SH ZPN 4-520
