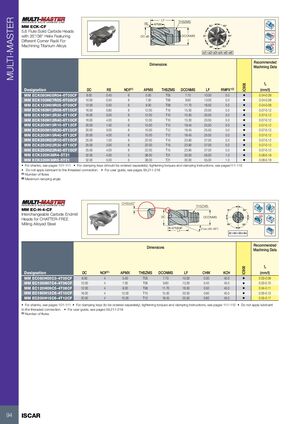

MULTI-MASTER

MM ECK-CF

Твердосплавные цельные головки фрез 5 и 6 зубьев с углом спирали 35°/38° для обработки титановых сплавов.

Обозначение	DC	RE	Число зубьев	APMX	THSZMS	DCONMS	LF	RMPX°	IC908	fz (мм/зуб)
MM ECK080H05R04-6T05CF	8.00	0.40	6	5.00	T05	7.70	10.00	5.0	•	0.04-0.08
MM ECK100H07R05-6T06CF	10.00	0.50	6	7.00	T06	9.60	13.00	5.0	•	0.04-0.08
MM ECK120H09R05-6T08CF	12.00	0.50	6	9.00	T08	11.70	16.50	5.0	•	0.04-0.08
MM ECK160H12R08-6T10CF	16.00	0.80	6	12.00	T10	15.30	20.50	5.0	•	0.07-0.12
MM ECK160H12R30-6T10CF	16.00	3.00	6	12.00	T10	15.30	20.50	5.0	•	0.07-0.12
MM ECK160H12R40-6T10CF	16.00	4.00	6	12.00	T10	15.30	20.50	5.0	•	0.07-0.12
MM ECK200H15R10-6T12CF	20.00	1.00	6	15.00	T12	18.45	25.50	5.0	•	0.07-0.12
MM ECK200H15R30-6T12CF	20.00	3.00	6	15.00	T12	18.45	25.50	5.0	•	0.07-0.12
MM ECK200H15R40-6T12CF	20.00	4.00	6	15.00	T12	18.45	25.50	5.0	•	0.07-0.12
MM ECK250H22R10-6T15CF	25.00	1.00	6	22.00	T15	23.90	37.00	5.0	•	0.07-0.12
MM ECK250H22R30-6T15CF	25.00	3.00	6	22.00	T15	23.90	37.00	5.0	•	0.07-0.12
MM ECK250H22R40-6T15CF	25.00	4.00	6	22.00	T15	23.90	37.00	5.0	•	0.07-0.12
MM ECK320H38R4-5T21	32.00	4.00	5	38.00	T21	30.00	55.00	1.0	•	0.06-0.18
MM ECK320H38R5-5T21	32.00	5.00	5	38.00	T21	30.00	55.00	1.0	•	0.06-0.18

Для хвостовиков см. стр. 101-111
Для зажимных ключей (заказываются отдельно), крутящих моментов и инструкций по креплению см. стр. 111-112
Не применяйте смазочно-охлаждающую жидкость к резьбовому соединению
Инструкция пользователя см. стр. 59, 211-218
(1) Число зубьев
(2) Максимальный угол врезания

MM EC-H-4-CF

Сменные твердосплавные цельные головки фрез для вибрационной фрезеровки легированной стали.

Обозначение	DC	Число зубьев	APMX	THSZMS	DCONMS	LF	CHW	KCH	IC908	fz (мм/зуб)
MM EC080H05C3-4T05CF	8.00	4	5.00	T05	7.70	10.00	0.30	45.0	•	0.03-0.09
MM EC100H07C4-4T06CF	10.00	4	7.00	T06	9.60	13.00	0.40	45.0	•	0.03-0.10
MM EC120H09C5-4T08CF	12.00	4	9.00	T08	11.70	16.50	0.50	45.0	•	0.04-0.11
MM EC160H12C6-4T10CF	16.00	4	12.00	T10	15.30	20.50	0.60	45.0	•	0.05-0.13
MM EC200H15C6-4T12CF	20.00	4	15.00	T12	18.45	25.50	0.60	45.0	•	0.05-0.17

Для хвостовиков см. стр. 101-111
Для зажимных ключей (заказываются отдельно), крутящих моментов и инструкций по креплению см. стр. 111-112
Не применяйте смазочно-охлаждающую жидкость к резьбовому соединению
Инструкция пользователя см. стр. 59, 211-218
(1) Число зубьев
