Фрезерные инструменты Iscar 2026

Твердосплавные концевые фрезы

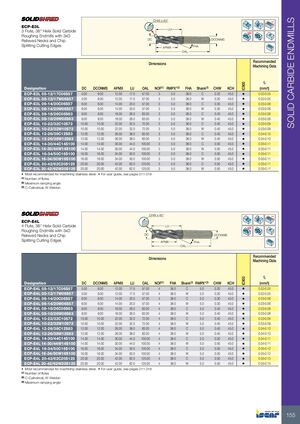

Трехзубые твердосплавные концевые фрезы с углом спирали 38° для черновой обработки с облегченной шейкой на глубину 3xD и разрезающими кромками

Обозначение	DC	DCONMS	APMX	LU	OAL	NOF(1)	RMPX°(2)	FHA	Хвостовик(3)	CHW	KCH	IC900	fz (мм/зуб)
ECP-E3L 05-12/17C06S57	5.00	6.00	12.00	17.0	57.00	3	5.0	38.0	C	0.20	45.0	•	0.02-0.05
ECP-E3L 05-12/17W06S57	5.00	6.00	12.00	17.0	57.00	3	5.0	38.0	W	0.20	45.0	•	0.02-0.05
ECP-E3L 06-14/20C06S57	6.00	6.00	14.00	20.0	57.00	3	5.0	38.0	C	0.30	45.0	•	0.03-0.06
ECP-E3L 06-14/20W06S57	6.00	6.00	14.00	20.0	57.00	3	5.0	38.0	W	0.30	45.0	•	0.03-0.06
ECP-E3L 08-18/26C08S63	8.00	8.00	18.00	26.0	63.00	3	5.0	38.0	C	0.40	45.0	•	0.03-0.08
ECP-E3L 08-18/26W08S63	8.00	8.00	18.00	26.0	63.00	3	5.0	38.0	W	0.40	45.0	•	0.03-0.08
ECP-E3L 10-22/32C10S72	10.00	10.00	22.00	32.0	72.00	3	5.0	38.0	C	0.40	45.0	•	0.03-0.09
ECP-E3L 10-22/32W10S72	10.00	10.00	22.00	32.0	72.00	3	5.0	38.0	W	0.40	45.0	•	0.03-0.09
ECP-E3L 12-26/38C12S83	12.00	12.00	26.00	38.0	83.00	3	5.0	38.0	C	0.40	45.0	•	0.04-0.10
ECP-E3L 12-26/38W12S83	12.00	12.00	26.00	38.0	83.00	3	5.0	38.0	W	0.40	45.0	•	0.04-0.10
ECP-E3L 14-30/44C14S100	14.00	14.00	30.00	44.0	100.00	3	5.0	38.0	C	0.50	45.0	•	0.05-0.11
ECP-E3L 14-30/44W14S100	14.00	14.00	30.00	44.0	100.00	3	5.0	38.0	W	0.50	45.0	•	0.05-0.11
ECP-E3L 16-34/50C16S100	16.00	16.00	34.00	50.0	100.00	3	5.0	38.0	C	0.50	45.0	•	0.05-0.11
ECP-E3L 16-34/50W16S100	16.00	16.00	34.00	50.0	100.00	3	5.0	38.0	W	0.50	45.0	•	0.05-0.11
ECP-E3L 20-42/62C20S125	20.00	20.00	42.00	62.0	125.00	3	5.0	38.0	C	0.50	45.0	•	0.05-0.11
ECP-E3L 20-42/62W20S125	20.00	20.00	42.00	62.0	125.00	3	5.0	38.0	W	0.50	45.0	•	0.05-0.11

• Наиболее рекомендуется для обработки нержавеющей стали. • Руководство пользователя см. на стр. 211-218

Четырехзубые твердосплавные концевые фрезы с углом спирали 38° для черновой обработки с облегченной шейкой на глубину 3xD и разрезающими кромками

Обозначение	DC	DCONMS	APMX	LU	OAL	NOF(1)	FHA	Хвостовик(2)	RMPX°(3)	CHW	KCH	IC900	fz (мм/зуб)
ECP-E4L 05-12/17C06S57	5.00	6.00	12.00	17.0	57.00	4	38.0	C	5.0	0.20	45.0	•	0.02-0.05
ECP-E4L 05-12/17W06S57	5.00	6.00	12.00	17.0	57.00	4	38.0	W	5.0	0.20	45.0	•	0.02-0.05
ECP-E4L 06-14/20C06S57	6.00	6.00	14.00	20.0	57.00	4	38.0	C	5.0	0.30	45.0	•	0.03-0.06
ECP-E4L 06-14/20W06S57	6.00	6.00	14.00	20.0	57.00	4	38.0	W	5.0	0.30	45.0	•	0.03-0.06
ECP-E4L 08-18/26C08S63	8.00	8.00	18.00	26.0	63.00	4	38.0	C	5.0	0.40	45.0	•	0.03-0.08
ECP-E4L 08-18/26W08S63	8.00	8.00	18.00	26.0	63.00	4	38.0	W	5.0	0.40	45.0	•	0.03-0.08
ECP-E4L 10-22/32C10S72	10.00	10.00	22.00	32.0	72.00	4	38.0	C	5.0	0.40	45.0	•	0.03-0.09
ECP-E4L 10-22/32W10S72	10.00	10.00	22.00	32.0	72.00	4	38.0	W	5.0	0.40	45.0	•	0.03-0.09
ECP-E4L 12-26/38C12S83	12.00	12.00	26.00	38.0	83.00	4	38.0	C	5.0	0.40	45.0	•	0.04-0.10
ECP-E4L 12-26/38W12S83	12.00	12.00	26.00	38.0	83.00	4	38.0	W	5.0	0.40	45.0	•	0.04-0.10
ECP-E4L 14-30/44C14S100	14.00	14.00	30.00	44.0	100.00	4	38.0	C	5.0	0.50	45.0	•	0.04-0.11
ECP-E4L 14-30/44W14S100	14.00	14.00	30.00	44.0	100.00	4	38.0	W	5.0	0.50	45.0	•	0.04-0.11
ECP-E4L 16-34/50C16S100	16.00	16.00	34.00	50.0	100.00	4	38.0	C	5.0	0.50	45.0	•	0.05-0.12
ECP-E4L 16-34/50W16S100	16.00	16.00	34.00	50.0	100.00	4	38.0	W	5.0	0.50	45.0	•	0.05-0.12
ECP-E4L 20-42/62C20S125	20.00	20.00	42.00	62.0	125.00	4	38.0	C	5.0	0.50	45.0	•	0.05-0.15
ECP-E4L 20-42/62W20S125	20.00	20.00	42.00	62.0	125.00	4	38.0	W	5.0	0.50	45.0	•	0.05-0.15

• Наиболее рекомендуется для обработки нержавеющей стали. • Руководство пользователя см. на стр. 211-218
