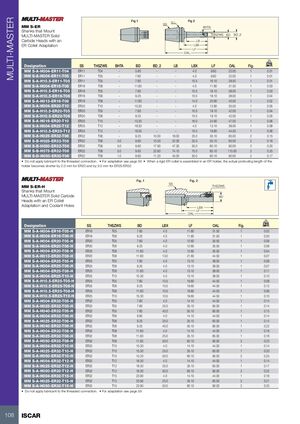

MM S-ER

Шпиндельные хвостовики для крепления твердосплавных головок MULTI-MASTER с переходной втулкой ER

Обозначение SS THSZWS BHTA BD BD_2 LB LBX LF OAL Рисунок кг
MM S-A-H004-ER11-T04 ER11 T04 — 5.80 — — 4.0 9.60 22.00 1 0.01
MM S-A-H004-ER11-T05 ER11 T05 — 7.60 — — 4.0 9.60 22.00 1 0.01
MM S-A-H10.5-ER11-T05 ER11 T05 — 7.60 — — 10.5 16.10 28.50 1 0.01
MM S-A-H004-ER16-T08 ER16 T08 — 11.60 — — 4.0 11.60 31.50 1 0.03
MM S-A-H10.5-ER16-T05 ER16 T05 — 7.60 — — 10.5 18.10 38.00 1 0.03
MM S-A-H10.5-ER16-T06 ER16 T06 — 9.25 — — 10.5 18.10 38.00 1 0.04
MM S-A-H013-ER16-T08 ER16 T08 — 11.60 — — 14.0 20.60 40.50 1 0.02
MM S-A-H004-ER20-T10 ER20 T10 — 15.30 — — 4.0 12.60 35.50 1 0.05
MM S-A-H10.5-ER20-T05 ER20 T05 — 7.60 — — 10.5 19.10 42.00 1 0.04
MM S-A-H10.5-ER20-T06 ER20 T06 — 9.25 — — 10.5 19.10 42.00 1 0.05
MM S-A-H016-ER20-T10 ER20 T10 — 15.30 — — 16.0 24.60 47.50 1 0.06
MM S-A-H004-ER25-T12 ER25 T12 — 18.30 — — 4.0 13.10 38.00 1 0.08
MM S-A-H10.5-ER25-T12 ER25 T12 — 18.30 — — 10.5 19.60 44.50 1 0.06
MM S-A-H025-ER32-T06 ER32 T06 — 9.25 10.00 18.00 25.0 35.10 65.00 2 0.15
MM S-B-H025-ER32-T06 ER32 T06 5.0 9.60 13.50 22.30 25.0 35.10 65.00 2 0.16
MM S-B-H050-ER32-T06 ER32 T06 5.0 9.60 17.90 47.30 50.0 60.10 90.00 2 0.20
MM S-B-H075-ER32-T06 ER32 T06 5.0 9.60 22.60 74.10 75.0 85.10 115.00 2 0.25
MM S-D-H050-ER32-T06 ER32 T06 1.0 9.60 11.20 45.00 50.0 60.10 90.00 2 0.17

Примечания: Не применяйте смазку к резьбовому соединению. Дополнительные варианты переходных втулок см. на стр. 59. При установке жесткой втулки ER в державку ER фактическая длина выступа державки уменьшается на 2,0 мм для ER20 и на 3,0 мм для ER25/ER32.

MM S-ER-H

Шпиндельные хвостовики для крепления твердосплавных головок MULTI-MASTER с переходной втулкой ER и отверстиями для подачи СОЖ

Обозначение SS THSZWS BD LBX LF OAL Рисунок кг
MM S-A-H004-ER16-T05-H ER16 T05 7.60 4.0 11.60 31.50 1 0.02
MM S-A-H004-ER16-T06-H ER16 T06 9.25 4.0 11.60 31.50 1 0.03
MM S-A-H004-ER20-T05-H ER20 T05 7.60 4.0 12.60 35.50 1 0.06
MM S-A-H004-ER20-T06-H ER20 T06 9.25 4.0 12.60 35.50 1 0.06
MM S-A-H004-ER20-T08-H ER20 T08 11.60 4.0 12.60 35.50 1 0.04
MM S-A-H013-ER20-T08-H ER20 T08 11.60 13.0 21.60 44.50 1 0.07
MM S-A-H004-ER25-T05-H ER25 T05 7.60 4.0 13.10 38.00 1 0.08
MM S-A-H004-ER25-T06-H ER25 T06 9.25 4.0 13.10 38.00 1 0.07
MM S-A-H004-ER25-T08-H ER25 T08 11.60 4.0 13.10 38.00 1 0.11
MM S-A-H004-ER25-T10-H ER25 T10 15.30 4.0 13.10 38.00 1 0.10
MM S-A-H10.5-ER25-T05-H ER25 T05 7.60 10.5 19.60 44.50 1 0.08
MM S-A-H10.5-ER25-T06-H ER25 T06 9.25 10.5 19.60 44.50 1 0.12
MM S-A-H10.5-ER25-T08-H ER25 T08 11.60 10.5 19.60 44.50 1 0.06
MM S-A-H10.5-ER25-T10-H ER25 T10 15.30 10.5 19.60 44.50 1 0.10
MM S-A-H004-ER32-T05-H ER32 T05 7.60 4.0 14.10 44.00 1 0.14
MM S-A-H025-ER32-T05-H ER32 T05 7.60 25.0 35.10 65.00 1 0.14
MM S-A-H040-ER32-T05-H ER32 T05 7.60 40.0 50.10 80.00 1 0.15
MM S-A-H004-ER32-T06-H ER32 T06 9.60 4.0 14.10 44.00 1 0.14
MM S-A-H025-ER32-T06-H ER32 T06 9.25 25.0 35.10 65.00 1 0.14
MM S-A-H040-ER32-T06-H ER32 T06 9.25 40.0 50.10 80.00 1 0.22
MM S-A-H004-ER32-T08-H ER32 T08 11.60 4.0 14.10 44.00 1 0.16
MM S-A-H025-ER32-T08-H ER32 T08 11.60 25.0 35.10 65.00 1 0.16
MM S-A-H050-ER32-T08-H ER32 T08 11.60 50.0 60.10 90.00 2 0.23
MM S-A-H004-ER32-T10-H ER32 T10 15.30 4.0 14.10 44.00 1 0.14
MM S-A-H025-ER32-T10-H ER32 T10 15.30 25.0 35.10 65.00 1 0.20
MM S-A-H050-ER32-T10-H ER32 T10 15.20 50.0 60.10 90.00 2 0.25
MM S-A-H004-ER32-T12-H ER32 T12 18.30 4.0 14.10 44.00 1 0.14
MM S-A-H025-ER32-T12-H ER32 T12 18.30 25.0 35.10 65.00 1 0.17
MM S-A-H050-ER32-T12-H ER32 T12 18.30 50.0 60.10 90.00 2 0.22
MM S-A-H004-ER32-T15-H ER32 T15 23.90 4.0 14.10 44.00 1 0.16
MM S-A-H025-ER32-T15-H ER32 T15 23.90 25.0 35.10 65.00 2 0.21
MM S-A-H050-ER32-T15-H ER32 T15 23.90 50.0 60.10 90.00 2 0.25

Примечания: Не применяйте смазку к резьбовому соединению. Дополнительные варианты переходных втулок см. на стр. 59.
