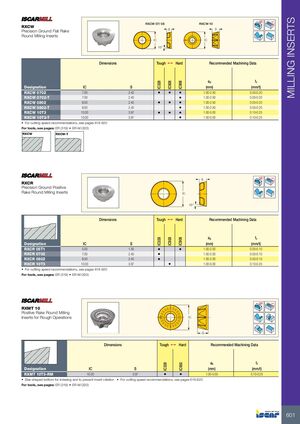

Фрезерные инструменты Iscar 2026 - страница 603

Предыдущая страница Следующая страница

Навигация

ПЛАСТИНЫ ДЛЯ ФРЕЗЕРОВАНИЯ

RXCW

Точно шлифованные круглые пластины с плоским передним углом

Размеры

Обозначение IC S Материал пластины Глубина резания ap (мм) Подача на зуб fz (мм/зуб)
RXCW 0702 7.00 2.40 IC328, IC928, IC908 – 1.00-2.50 0.05-0.20
RXCW 0702-T 7.00 2.40 – IC908 1.00-2.50 0.05-0.20
RXCW 0802 8.00 2.40 IC328, IC928, IC908 – 1.00-2.50 0.05-0.20
RXCW 0802-T 8.00 2.40 – IC908 1.00-2.50 0.05-0.20
RXCW 10T3 10.00 3.97 IC328, IC928, IC908 – 1.00-5.00 0.10-0.25
RXCW 10T3-T 10.00 3.97 – IC908 1.00-5.00 0.10-0.25

• Для рекомендаций по скорости резания см. страницы 616-620

Для инструмента см. страницы: ER (319) • ER-M (320)

RXCR

Точно шлифованные круглые пластины с положительным передним углом

Размеры

Обозначение IC S Материал пластины Глубина резания ap (мм) Подача на зуб fz (мм/зуб)
RXCR 05T1 5.00 1.50 IC328 IC908 1.00-2.00 0.05-0.10
RXCR 0702 7.00 2.40 IC328 – 1.00-2.00 0.05-0.10
RXCR 0802 8.00 2.40 IC328 – 1.00-2.00 0.05-0.10
RXCR 10T3 10.00 3.97 – IC928 1.00-5.00 0.10-0.25

• Для рекомендаций по скорости резания см. страницы 616-620

Для инструмента см. страницы: ER (319) • ER-M (320)

RXMT 10

Круглые пластины с положительным передним углом для черновых операций

Размеры

Обозначение IC S Материал пластины Глубина резания ap (мм) Подача на зуб fz (мм/зуб)
RXMT 10T3-RM 10.00 3.97 IC328, IC950 – 1.00-5.00 0.10-0.25

• Звездообразное дно для переиндексирования и предотвращения ротации пластины • Для рекомендаций по скорости резания см. страницы 616-620

Для инструмента см. страницы: ER (319) • ER-M (320)
