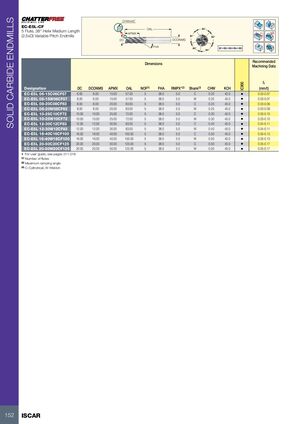

Твердосплавные концевые фрезы

EC-E5L-CF

Пятизубые концевые фрезы с углом подъема спирали 38°, средней длины (2.5D), с переменным шагом зубьев

Обозначение DC (мм) DCONMS (мм) APMX (мм) OAL (мм) Число зубьев FHA (°) RMPX (°) Хвостовик CHW (мм) KCH (°) Подача на зуб (мм/т)
EC-E5L 06-15C06CF57 6.00 6.00 15.00 57.00 5 38.0 5.0 Цилиндрический 0.20 45.0 0.03–0.07
EC-E5L 06-15W06CF57 6.00 6.00 15.00 57.00 5 38.0 5.0 Велдон 0.20 45.0 0.03–0.07
EC-E5L 08-20C08CF63 8.00 8.00 20.00 63.00 5 38.0 5.0 Цилиндрический 0.25 45.0 0.03–0.09
EC-E5L 08-20W08CF63 8.00 8.00 20.00 63.00 5 38.0 5.0 Велдон 0.25 45.0 0.03–0.09
EC-E5L 10-25C10CF72 10.00 10.00 25.00 72.00 5 38.0 5.0 Цилиндрический 0.30 45.0 0.03–0.10
EC-E5L 10-25W10CF72 10.00 10.00 25.00 72.00 5 38.0 5.0 Велдон 0.30 45.0 0.03–0.10
EC-E5L 12-30C12CF83 12.00 12.00 30.00 83.00 5 38.0 5.0 Цилиндрический 0.40 45.0 0.04–0.11
EC-E5L 12-30W12CF83 12.00 12.00 30.00 83.00 5 38.0 5.0 Велдон 0.40 45.0 0.04–0.11
EC-E5L 16-40C16CF100 16.00 16.00 40.00 100.00 5 38.0 5.0 Цилиндрический 0.50 45.0 0.05–0.13
EC-E5L 16-40W16CF100 16.00 16.00 40.00 100.00 5 38.0 5.0 Велдон 0.50 45.0 0.05–0.13
EC-E5L 20-50C20CF125 20.00 20.00 50.00 125.00 5 38.0 5.0 Цилиндрический 0.50 45.0 0.05–0.17
EC-E5L 20-50W20CF125 20.00 20.00 50.00 125.00 5 38.0 5.0 Велдон 0.50 45.0 0.05–0.17

Подробнее см. страницы 211–218

Примечания:

  • Число зубьев
  • Максимальный угол врезания
  • Цилиндрический, Велдон
