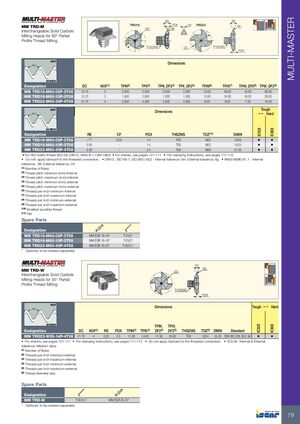

MM TRD-M

Взаимозаменяемые твердосплавные фрезерные головки для фрезерования резьбы с неполным профилем 60°

Размеры

ОбозначениеDCNOF(1)TPN(2)TPX(3)TPN_DF2(4)TPX_DF2(5)TPIN(6)TPIX(7)TPIN_DF2(8)TPIX_DF2(9)
MM TRD16-M60-05P-3T0615.7030.5002.0000.4002.00013.0048.0016.0056.00
MM TRD16-M60-15P-3T0615.7031.5002.0001.0001.50013.0016.0016.0028.00
MM TRD22-M60-30P-4T0821.7043.0004.5002.5004.0006.009.007.0010.00

Размеры

ОбозначениеRECFPDXTHSZMSTDZ(10)DMINIC528IC908
MM TRD16-M60-05P-3T06- (11)0.051.4T06M2019.05••
MM TRD16-M60-15P-3T060.05-1.4T06M2219.05••
MM TRD22-M60-30P-4T080.20-2.4T08M3631.00••
  • Для метрической резьбы ISO (ISO 68, DIN13, ANSI B 1.13M-1983)
  • О державках см. стр. 101-111
  • О креплении см. стр. 111-112
  • Не смазывать резьбовое соединение
  • DIN13, ISO 68-1, ISO 965 (1&2) — Внутренний допуск: 6H, Внешний допуск: 6g
  • ANSI/ASME B1.1 — Внутренний допуск: 2B, Внешний допуск: 2A

Примечания:

  • (1) Количество зубьев
  • (2) Шаг резьбы минимум (мм) — внутренняя
  • (3) Шаг резьбы максимум (мм) — внутренняя
  • (4) Шаг резьбы минимум (мм) — внешняя
  • (5) Шаг резьбы максимум (мм) — внешняя
  • (6) Витков на дюйм минимум — внутренняя
  • (7) Витков на дюйм максимум — внутренняя
  • (8) Витков на дюйм минимум — внешняя
  • (9) Витков на дюйм максимум — внешняя
  • (10) Наименьший возможный размер резьбы
  • (11) Плоское

Запасные части

Обозначение
MM TRD16-M60-05P-3T06MM EGR 16-18*T-25/3*
MM TRD16-M60-15P-3T06MM EGR 16-18*T-25/3*
MM TRD22-M60-30P-4T08MM EGR 20-22*T-30/3 L*

* Дополнительно, заказываются отдельно

MM TRD-W

Взаимозаменяемые твердосплавные фрезерные головки для фрезерования резьбы с неполным профилем 55°

Размеры

ОбозначениеDCNOF(1)REPDXTPIN(2)TPIX(3)TPIN_DF2(4)TPIX_DF2(5)THSZMSTDZ(6)DMINСтандартIC528IC908
MM TRD22-W55-14P-4T0821.7040.202.011.0014.0011.5016.00T08G3/424.20DIN ISO 228, B.S. 84••
  • О державках см. стр. 101-111
  • О креплении см. стр. 111-112
  • Не смазывать резьбовое соединение
  • B.S.84 — Внутренний и внешний допуск: средний класс

Примечания:

  • (1) Количество зубьев
  • (2) Витков на дюйм минимум — внутренняя
  • (3) Витков на дюйм максимум — внутренняя
  • (4) Витков на дюйм минимум — внешняя
  • (5) Витков на дюйм максимум — внешняя
  • (6) Размер диаметра резьбы

Запасные части

Обозначение
MM TRD-WT-30/3 L*MM EGR 20-22*

* Дополнительно, заказываются отдельно
