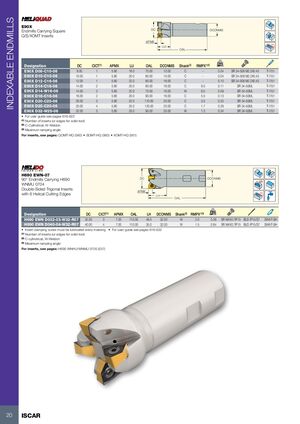

КОНЦЕВЫЕ ФРЕЗЫ С ИНДЕКСИРУЕМЫМИ ПЛАСТИНАМИ

E90X

Концевые фрезы с квадратными пластинами Q/S/XOMT

Обозначение DC CICT(1) APMX LU OAL DCONMS Хвостовик(2) RMPX°(3) Масса, кг Запасная часть Ключ
E90X D08-C10-06 8.00 1 5.80 16.0 70.00 10.00 C - 0.04 SR 34-508 M2.2X0.45 T-7/51
E90X D10-C10-06 10.00 1 5.80 20.0 80.00 10.00 C - 0.04 SR 34-508 M2.2X0.45 T-7/51
E90X D12-C16-06 12.00 1 5.80 22.0 80.00 16.00 C - 0.10 SR 34-508 M2.2X0.45 T-7/51
E90X D14-C16-06 14.00 2 5.80 20.0 80.00 16.00 C 9.0 0.11 SR 34-508/L T-7/51
E90X D14-W16-06 14.00 2 5.80 22.0 70.00 16.00 W 9.0 0.09 SR 34-508/L T-7/51
E90X D16-C16-06 16.00 2 5.80 20.0 90.00 16.00 C 5.5 0.13 SR 34-508/L T-7/51
E90X D20-C20-06 20.00 3 5.80 22.0 110.00 20.00 C 3.0 0.25 SR 34-508/L T-7/51
E90X D25-C20-06 25.00 4 5.80 25.0 120.00 20.00 C 1.7 0.29 SR 34-508/L T-7/51
E90X D32-W25-06 32.00 5 5.80 25.0 90.00 25.00 W 1.3 0.34 SR 34-508/L T-7/51

(1) Количество пластин (или кромок для монолитного инструмента)
(2) C-цилиндрический, W-вельдон
(3) Максимальный угол врезания

Пластины см. страницы: QOMT-HQ (560) • SOMT-HQ (560) • XOMT-HQ (561)

H690 EWN-07

Концевые фрезы 90° с двусторонними треугольными пластинами H690 WNMU 0704 с 6 винтовыми режущими кромками

Обозначение DC CICT(1) APMX OAL LH DCONMS Хвостовик(2) RMPX°(3) Масса, кг Запасная часть Ключ
H690 EWN D032-03-W32-R07 32.00 3 7.00 110.00 48.0 32.00 W 2.0 0.56 SR M4X0.7IP15; BLD IP15/S7 SW6-T-SH
H690 EWN D040-04-W32-R07 40.00 4 7.00 110.00 35.0 32.00 W 1.5 0.64 SR M4X0.7IP15; BLD IP15/S7 SW6-T-SH

Винт зажима пластины должен быть смазан при каждой переиндексации

(1) Количество пластин (или кромок для монолитного инструмента)
(2) C-цилиндрический, W-вельдон
(3) Максимальный угол врезания

Пластины см. страницы: H690 WNHU/WNMU 0705 (537)
