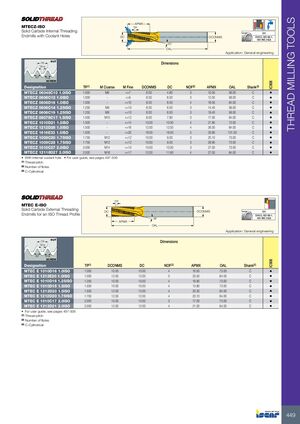

MTECZ-ISO

Твердосплавные концевые фрезы для нарезания внутренней резьбы с отверстиями для подачи смазочно-охлаждающей жидкости.

Применение: Общее машиностроение

Соответствие стандартам: DIN13, ISO 68-1, ISO 965 (1&2)

Обозначение Шаг (TP) М Крупный М Мелкий DCONMS DC Кол-во зубьев (NOF) APMX OAL Хвостовик
MTECZ 06048C10 1.0ISO 1.000 M6 ⇒7 6.00 4.80 3 10.50 58.00 C
MTECZ 0606C12 1.0ISO 1.000 — ⇒9 6.00 6.00 3 12.50 58.00 C
MTECZ 0808D16 1.0ISO 1.000 — ⇒10 8.00 8.00 4 16.50 64.00 C
MTECZ 0606C14 1.25ISO 1.250 M8 ⇒10 6.00 6.00 3 14.40 58.00 C
MTECZ 0606C19 1.25ISO 1.250 M8 ⇒10 6.00 6.00 3 19.40 58.00 C
MTECZ 08078C17 1.5ISO 1.500 M10 ⇒12 8.00 7.80 3 17.00 64.00 C
MTECZ 1010D21 1.5ISO 1.500 — ⇒14 10.00 10.00 4 21.80 73.00 C
MTECZ 1212D26 1.5ISO 1.500 — ⇒16 12.00 12.00 4 26.30 84.00 C
MTECZ 1616E33 1.5ISO 1.500 — ⇒20 16.00 16.00 5 33.80 101.00 C
MTECZ 1009C20 1.75ISO 1.750 M12 ⇒12 10.00 9.00 3 20.10 73.00 C
MTECZ 1009C28 1.75ISO 1.750 M12 ⇒12 10.00 9.00 3 28.90 73.00 C
MTECZ 1010C27 2.0ISO 2.000 M14 ⇒15 10.00 10.00 3 27.00 73.00 C
MTECZ 12118D27 2.0ISO 2.000 M16 ⇒17 12.00 11.80 4 27.00 84.00 C

Особенности: С внутренним отверстием для подачи смазочно-охлаждающей жидкости

Для руководства пользователя см. страницы 497-506

Примечания:

  • (1) Шаг резьбы
  • (2) Количество зубьев
  • (3) C-Цилиндрический

MTEC E-ISO

Твердосплавные концевые фрезы для нарезания внешней резьбы профиля ISO.

Применение: Общее машиностроение

Соответствие стандартам: DIN13, ISO 68-1, ISO 965 (1&2)

Обозначение Шаг (TP) DCONMS DC Кол-во зубьев (NOF) APMX OAL Хвостовик
MTEC E 1010D16 1.0ISO 1.000 10.00 10.00 4 16.50 73.00 C
MTEC E 1212E20 1.0ISO 1.000 12.00 12.00 5 20.50 84.00 C
MTEC E 1010D16 1.25ISO 1.250 10.00 10.00 4 16.90 73.00 C
MTEC E 1010D15 1.5ISO 1.500 10.00 10.00 4 15.80 73.00 C
MTEC E 1212D20 1.5ISO 1.500 12.00 12.00 4 20.30 84.00 C
MTEC E 1212D20 1.75ISO 1.750 12.00 12.00 4 20.10 84.00 C
MTEC E 1010C17 2.0ISO 2.000 10.00 10.00 3 17.00 73.00 C
MTEC E 1212D21 2.0ISO 2.000 12.00 12.00 4 21.00 84.00 C

Для руководства пользователя см. страницы 497-506

Примечания:

  • (1) Шаг резьбы
  • (2) Количество зубьев
  • (3) C-Цилиндрический
