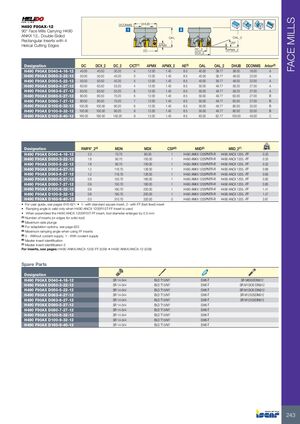

H490 F90AX-12

Торцовые фрезы на базе H490 с двусторонними прямоугольными пластинами ANKX 12.. с 4 винтовыми режущими кромками

1 — со стандартной квадратной пластиной
2 — с пластиной FF (быстрого подачи)

Обозначение DC DCX_2 DC_2 Кол-во пластин1 APMX APMX_2 AE2 OAL OAL_2 DHUB DCONMS Хвостовик3
H490 F90AX D040-4-16-12 40.00 40.50 30.20 4 12.00 1.40 8.5 40.00 39.77 38.00 16.00 A
H490 F90AX D050-3-22-12 50.00 50.50 40.20 3 12.00 1.40 8.5 40.00 39.77 48.00 22.00 A
H490 F90AX D050-5-22-12 50.00 50.50 40.20 5 12.00 1.40 8.5 40.00 39.77 48.00 22.00 A
H490 F90AX D063-4-27-12 63.00 63.50 53.20 4 12.00 1.40 8.5 50.00 49.77 59.20 27.00 A
H490 F90AX D063-6-27-12 63.00 63.50 53.20 6 12.00 1.40 8.5 50.00 49.77 59.20 27.00 A
H490 F90AX D080-5-27-12 80.00 80.50 70.20 5 12.00 1.40 8.5 50.00 49.77 63.00 27.00 B
H490 F90AX D080-7-27-12 80.00 80.50 70.20 7 12.00 1.40 8.5 50.00 49.77 63.00 27.00 B
H490 F90AX D100-6-32-12 100.00 100.50 90.20 6 12.00 1.40 8.5 50.00 49.77 80.00 32.00 B
H490 F90AX D100-9-32-12 100.00 100.50 90.20 9 12.00 1.40 8.5 50.00 49.77 80.00 32.00 B
H490 F90AX D160-9-40-12 160.00 160.50 150.20 9 12.00 1.40 8.5 63.00 62.77 105.00 40.00 C
Обозначение RMPX°_24 MDN MDX CSP5 Идентификация пластины MIID6 Идентификация пластины MIID_27 кг
H490 F90AX D040-4-16-12 2.3 70.70 80.00 1 H490 ANKX 1205PNTR-R H490 ANCX 1205..-FF 0.20
H490 F90AX D050-3-22-12 1.6 90.70 100.00 1 H490 ANKX 1205PNTR-R H490 ANCX 1205..-FF 0.33
H490 F90AX D050-5-22-12 1.6 90.70 100.00 1 H490 ANKX 1205PNTR-R H490 ANCX 1205..-FF 0.32
H490 F90AX D063-4-27-12 1.2 116.70 126.00 1 H490 ANKX 1205PNTR-R H490 ANCX 1205..-FF 0.68
H490 F90AX D063-6-27-12 1.2 116.70 126.00 1 H490 ANKX 1205PNTR-R H490 ANCX 1205..-FF 0.65
H490 F90AX D080-5-27-12 0.9 150.70 160.00 1 H490 ANKX 1205PNTR-R H490 ANCX 1205..-FF 0.83
H490 F90AX D080-7-27-12 0.9 150.70 160.00 1 H490 ANKX 1205PNTR-R H490 ANCX 1205..-FF 0.85
H490 F90AX D100-6-32-12 0.6 190.70 200.00 1 H490 ANKX 1205PNTR-R H490 ANCX 1205..-FF 1.41
H490 F90AX D100-9-32-12 0.6 190.70 200.00 1 H490 ANKX 1205PNTR-R H490 ANCX 1205..-FF 1.47
H490 F90AX D160-9-40-12 0.3 310.70 320.00 0 H490 ANKX 1205PNTR-R H490 ANCX 1205..-FF 3.87

Руководство пользователя см. на страницах 616-621

1 Количество пластин (или кромок для монолитного инструмента)

2 Максимальное боковое заглубление

3 Варианты адаптации см. на странице 622

4 Максимальный угол наклона при использовании пластин FF

5 0 — без подвода СОЖ, 1 — с подводом СОЖ

6 Идентификация главной пластины

7 Идентификация второй главной пластины

При установке пластины H490 ANCX 1205R15T-FF диаметр инструмента увеличивается на 0,5 мм

Угол наклона действителен только при использовании пластины H490 ANCX 1205R15T-FF

Пластины см. на страницах: H490 ANKX/ANCX 1205-FF (539) • H490 ANKX/ANCX-12 (538)

Запасные части

Обозначение Деталь 1 Деталь 2 Деталь 3 Деталь 4
H490 F90AX D040-4-16-12 SR 14-544 BLD T15/M7 SW6-T SR M8X30DIN912
H490 F90AX D050-3-22-12 SR 14-544 BLD T15/M7 SW6-T SR M10X30 DIN912
H490 F90AX D050-5-22-12 SR 14-544 BLD T15/M7 SW6-T SR M10X30 DIN912
H490 F90AX D063-4-27-12 SR 14-544 BLD T15/M7 SW6-T SR M12X35DIN912
H490 F90AX D063-6-27-12 SR 14-544 BLD T15/M7 SW6-T SR M12X35DIN912
H490 F90AX D080-5-27-12 SR 14-544 BLD T15/M7 SW6-T —
H490 F90AX D080-7-27-12 SR 14-544 BLD T15/M7 SW6-T —
H490 F90AX D100-6-32-12 SR 14-544 BLD T15/M7 SW6-T —
H490 F90AX D100-9-32-12 SR 14-544 BLD T15/M7 SW6-T —
H490 F90AX D160-9-40-12 SR 14-544 BLD T15/M7 SW6-T —
