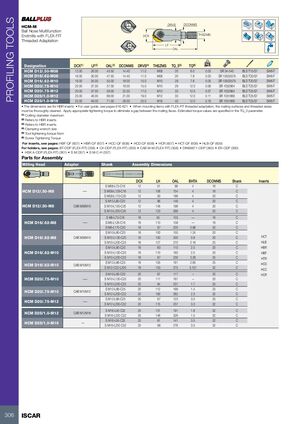

PROFILING TOOLS DRVS DCONMS HCM-M Ball Nose Multifunction Endmills with FLEX-FIT DCX THSZMS Threaded Adaptation LF OAL kg Designation DCX(1) LF(2) OAL(3) DCONMS DRVS(4) THSZMS TQ_3(5) TQ(6) HCM D12/.50-M08 12.00 26.00 43.50 14.40 11.0 M08 20 6.0 0.03 SR 34-540 BLD T15/S7 SW6-T HCM D16/.62-M08 16.00 30.00 47.50 14.40 11.0 M08 20 7.8 0.03 SR 10503579 BLD T20/S7 SW6-T HCM D16/.62-M10 16.00 35.00 55.00 18.00 15.0 M10 29 7.8 0.05 SR 10503579 BLD T20/S7 SW6-T HCM D20/.75-M10 20.00 37.00 57.00 18.00 15.0 M10 29 12.0 0.06 SR 1052964 BLD T25/S7 SW6-T HCM D20/.75-M12 20.00 37.00 59.00 22.50 17.0 M12 33 12.0 0.07 SR 1052964 BLD T25/S7 SW6-T HCM D25/1.0-M12 25.00 46.00 68.00 21.00 19.0 M12 33 12.0 0.11 SR 1051666 BLD T25/S7 SW6-T HCM D25/1.0-M16 25.00 46.00 71.00 29.00 25.0 M16 40 12.0 0.16 SR 1051666 BLD T25/S7 SW6-T • The dimensions are for HBR inserts • For user guide, see pages 616-621 • When mounting items with FLEX-FIT threaded adaptation, the mating surfaces and threaded areas must be thoroughly cleaned. Apply appropriate tightening torque to eliminate a gap between the mating faces. Estimated torque values are specified in the TQ_3 parameter (1) Cutting diameter maximum (2) Refers to HBR inserts (3) Refers to HBR inserts (4) Clamping wrench size (5) Tool tightening torque Nxm (6) Screw Tightening Torque For inserts, see pages: HBF-QF (607) • HBR-QF (607) • HCC-QF (608) • HCD-QF (608) • HCR (607) • HCT-QF (609) • HLB-QF (609) For holders, see pages: BT-ODP (FLEX-FIT) (359) • C#-ODP (FLEX-FIT) (359) • CAB M-M (FLEX-FIT) (358) • DIN69871-ODP (360) • ER-ODP (360) • HSK A-ODP (FLEX-FIT) (361) • S M (357) • S M-C-H (357) Parts for Assembly Milling Head Adapter Shank Assembly Dimensions DCX LH OAL BHTA DCONMS Shank Inserts S M08-L73-C16 12 51 99 4 16 C HCM D12/.50-M8 –— S M08-L128-C16 12 106 154 4 16 C S M08-L170-C20 12 93 196 4 20 C S M10-L80-C20 12 96 146 4 20 C HCM D12/.50-M8 CAB M08M10 S M10-L130-C20 12 146 196 4 20 C S M10-L200-C25 12 123 266 4 25 C S M8-L73-C16 16 55 103 — 16 C HCM D16/.62-M8 –— S M8-L128-C16 16 110 158 — 16 C S M8-L170-C20 16 97 200 0.96 20 C S M10-L80-C20 16 100 150 1.24 20 C HCM D16/.62-M8 CAB M08M10 S M10-L130-C20 16 150 200 0.8 20 C HCT S M10-L200-C25 16 127 270 2.16 25 C HLB S M10-L80-C20 16 60 110 2.5 20 C HBR HCM D16/.62-M10 S M10-L130-C20 16 110 160 2.5 20 C HBF S M10-L200-C25 16 87 230 3.26 25 C HTR S M12-L86-C25 16 105 161 2.65 25 C HCD HCM D16/.62-M10 CAB M10M12 S M12-C32-L200 16 153 275 3.157 32 C HCC S M10-L80-C20 20 67 117 – 20 C HCR HCM D20/.75-M10 –— S M10-L130-C20 20 117 167 – 20 C S M10-L200-C25 20 94 237 1.7 25 C S M12-L86-C25 20 112 168 1.4 25 C HCM D20/.75-M10 CAB M10M12 S M12-L200-C32 20 160 282 2.3 32 C S M12-L86-C25 20 67 123 3.0 25 C HCM D20/.75-M12 –— S M12-L200-C32 20 115 237 3.3 32 C S M16-L95 C32 25 131 191 1.8 32 C HCM D25/1.0-M12 CAB M12M16 S M16-L230 C32 25 146 326 1.5 32 C S M16-L95 C32 25 81 141 3.5 32 C HCM D25/1.0-M16 — S M16-L230 C32 25 96 276 3.5 32 C 306 ISCAR
