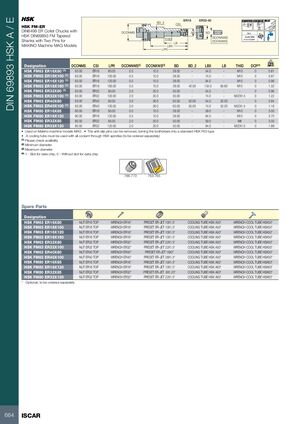

HSK FM-ER

Цанговые патроны DIN6499 ER со сквозным хвостовиком HSK DIN69893 FM с двумя штифтами для машин MAKINO моделей MAG

Технические характеристики:

DIN 69893 HSK A / EER16 / ER32-40A0.003 A58-60 HRc√N5
Макс. частота вращения33 000 об/мин или U<1.0 мм
ПрямолинейностьG2.5
Обозначение DCONMS CSI LPR DCONNWS(2) DCONXWS(3) BD BD_2 LBX LB THID DCP(4) Масса, кг
HSK FM63 ER16X80 (1)63.00ER1680.000.510.028.00—54.0—M1000.81
HSK FM63 ER16X100 (1)63.00ER16100.000.510.028.00—74.0—M1000.87
HSK FM63 ER16X120 (1)63.00ER16120.000.510.028.00—94.0—M1000.98
HSK FM63 ER16X160 (1)63.00ER16160.000.510.028.0040.00134.085.60M1001.32
HSK FM63 ER32X80 (1)63.00ER3280.002.020.050.00—54.0——00.96
HSK FM63 ER32X100 (1)63.00ER32100.002.020.050.00—74.0—M22X1.501.22
HSK FM63 ER40X8063.00ER4080.003.026.063.0050.0054.032.00—00.94
HSK FM63 ER40X100 (1)63.00ER40100.003.026.063.0050.0074.032.00M22X1.501.16
HSK FM80 ER16X8580.00ER1685.000.510.028.00—59.0—M1003.00
HSK FM80 ER16X12080.00ER16120.000.510.028.00—94.0—M1003.70
HSK FM80 ER32X8580.00ER3285.002.020.050.00—59.0—M803.00
HSK FM80 ER32X12080.00ER32120.002.020.050.00—94.0—M22X1.501.88
  • Используются на машинах MAKINO серии MAG
  • Противоскользящие штифты можно снимать, превращая державку в стандартный тип HSK F63
  • Трубка охлаждения обязательна при всех условиях использования охлаждающей жидкости через шпиндель (по отдельному заказу)
  • (1) Проверьте наличие
  • (2) Минимальный диаметр
  • (3) Максимальный диаметр
  • (4) 1 — паз для чип-носителя, 0 — без паза для чип-носителя

Запасные части

Обозначение Гайка ER TOP Ключ ER Пресс ER-JET Трубка охлаждения HSK Ключ для трубки охлаждения
HSK FM63 ER16X80NUT ER16 TOPWRENCH ER16*PRESET ER-JET 10X1.5*COOLING TUBE HSK A50*WRENCH COOL TUBE HSK50*
HSK FM63 ER16X100NUT ER16 TOPWRENCH ER16*PRESET ER-JET 10X1.5*COOLING TUBE HSK A50*WRENCH COOL TUBE HSK50*
HSK FM63 ER16X120NUT ER16 TOPWRENCH ER16*PRESET ER-JET 10X1.5*COOLING TUBE HSK A50*WRENCH COOL TUBE HSK50*
HSK FM63 ER16X160NUT ER16 TOPWRENCH ER16*PRESET ER-JET 10X1.5*COOLING TUBE HSK A50*WRENCH COOL TUBE HSK50*
HSK FM63 ER32X80NUT ER32 TOPWRENCH ER32*PRESET ER-JET 22X1.5*COOLING TUBE HSK A50*WRENCH COOL TUBE HSK50*
HSK FM63 ER32X100NUT ER32 TOPWRENCH ER32*PRESET ER-JET 22X1.5*COOLING TUBE HSK A50*WRENCH COOL TUBE HSK50*
HSK FM63 ER40X80NUT ER40 TOPWRENCH ER40*PRESET ER-JET 16X2*COOLING TUBE HSK A50*WRENCH COOL TUBE HSK50*
HSK FM63 ER40X100NUT ER40 TOPWRENCH ER40*PRESET ER-JET 28X1.5*COOLING TUBE HSK A50*WRENCH COOL TUBE HSK50*
HSK FM80 ER16X85NUT ER16 TOPWRENCH ER16*PRESET ER-JET 10X1.5*COOLING TUBE HSK A63*WRENCH COOL TUBE HSK63*
HSK FM80 ER16X120NUT ER16 TOPWRENCH ER16*PRESET ER-JET 10X1.5*COOLING TUBE HSK A63*WRENCH COOL TUBE HSK63*
HSK FM80 ER32X85NUT ER32 TOPWRENCH ER32*PRESET ER-JET 8X1.25*COOLING TUBE HSK A63*WRENCH COOL TUBE HSK63*
HSK FM80 ER32X120NUT ER32 TOPWRENCH ER32*PRESET ER-JET 22X1.5*COOLING TUBE HSK A63*WRENCH COOL TUBE HSK63*

* По отдельному заказу
