Концевые фрезы из твёрдого сплава

EC/ECC-A-2

2-зубые, спираль 30° и 45°, средней длины, прорезные/сверлящие концевые фрезы из твёрдого сплава

Рекомендуемые режимы резания

Обозначение	DC	DCONMS	APMX	OAL	Кол-во зубьев⁽¹⁾	FHA	RMPX°⁽²⁾	Хвостовик⁽³⁾	KCH	CHW	IC900	IC08	fz (мм/зуб)
ECC020B07-2C03	2.00	3.00	7.00	38.00	2	45.0	5.0	C	45.0	0.10	•		0.01-0.03
EC020B07-2C03	2.00	3.00	7.00	38.00	2	45.0	5.0	C	-	-	•		0.01-0.03
EC020B07-2C06	2.00	6.00	7.00	57.00	2	45.0	5.0	C	-	-		•	0.01-0.03
ECC025A07-2C03	2.50	3.00	7.00	38.00	2	30.0	5.0	C	45.0	0.10	•		0.01-0.03
EC025A07-2C03	2.50	3.00	7.00	38.00	2	30.0	5.0	C	-	-	•		0.01-0.03
ECC030A10-2C03	3.00	3.00	10.00	38.00	2	30.0	5.0	C	45.0	0.10	•		0.01-0.04
EC030A10-2C03	3.00	3.00	10.00	38.00	2	30.0	5.0	C	-	-	•		0.01-0.04
EC030A10-2C06	3.00	6.00	10.00	57.00	2	30.0	5.0	C	-	-		•	0.01-0.04
EC035A12-2C04	3.50	4.00	12.00	50.00	2	30.0	5.0	C	-	-	•		0.01-0.04
ECC040A12-2C04	4.00	4.00	12.00	50.00	2	30.0	5.0	C	45.0	0.15	•		0.02-0.05
EC040A12-2C04	4.00	4.00	12.00	50.00	2	30.0	5.0	C	-	-	•	•	0.02-0.05
EC040A12-2C06	4.00	6.00	12.00	57.00	2	30.0	5.0	C	-	-	•	•	0.02-0.05
ECC050A14-2C05	5.00	5.00	14.00	50.00	2	30.0	5.0	C	45.0	0.15	•		0.02-0.06
EC050A14-2C05	5.00	5.00	14.00	50.00	2	30.0	5.0	C	-	-	•		0.02-0.06
EC050A14-2C06	5.00	6.00	14.00	57.00	2	30.0	5.0	C	-	-		•	0.02-0.06
ECC060A16-2C06	6.00	6.00	16.00	57.00	2	30.0	5.0	C	45.0	0.15	•		0.03-0.07
EC060A16-2C06	6.00	6.00	16.00	57.00	2	30.0	5.0	C	-	-	•	•	0.03-0.07
EC060A16-2W06	6.00	6.00	16.00	57.00	2	30.0	5.0	W	-	-		•	0.03-0.07
EC070A20-2C07	7.00	7.00	20.00	60.00	2	30.0	5.0	C	-	-	•		0.03-0.08
ECC080A20-2C08	8.00	8.00	20.00	63.00	2	30.0	5.0	C	45.0	0.15	•		0.03-0.09
EC080A20-2C08	8.00	8.00	20.00	63.00	2	30.0	5.0	C	-	-	•	•	0.03-0.09
EC080A20-2W08	8.00	8.00	20.00	63.00	2	30.0	5.0	W	-	-		•	0.03-0.09
ECC100A22-2C10	10.00	10.00	22.00	72.00	2	30.0	5.0	C	45.0	0.25	•		0.03-0.10
EC100A22-2C10	10.00	10.00	22.00	72.00	2	30.0	5.0	C	-	-	•	•	0.03-0.10
ECC120A25-2C12	12.00	12.00	25.00	83.00	2	30.0	5.0	C	45.0	0.25	•		0.04-0.11
EC120A25-2C12	12.00	12.00	25.00	83.00	2	30.0	5.0	C	-	-	•	•	0.04-0.11
EC140A25-2C14	14.00	14.00	25.00	83.00	2	30.0	5.0	C	-	-	•	•	0.04-0.12
ECC160A32-2C16	16.00	16.00	32.00	92.00	2	30.0	5.0	C	45.0	0.25	•		0.05-0.13
EC160A32-2C16	16.00	16.00	32.00	92.00	2	30.0	5.0	C	-	-		•	0.05-0.13
EC180A32-2C18	18.00	18.00	32.00	92.00	2	30.0	5.0	C	-	-	•		0.05-0.13
ECC200A38-2C20	20.00	20.00	38.00	104.00	2	30.0	5.0	C	45.0	0.25	•		0.05-0.13
EC200A38-2C20	20.00	20.00	38.00	104.00	2	30.0	5.0	C	-	-	•	•	0.05-0.13

Руководство см. на стр. 211–218
⁽¹⁾ Количество зубьев
⁽²⁾ Максимальный угол врезания
⁽³⁾ C–цилиндрический, W–Weldon

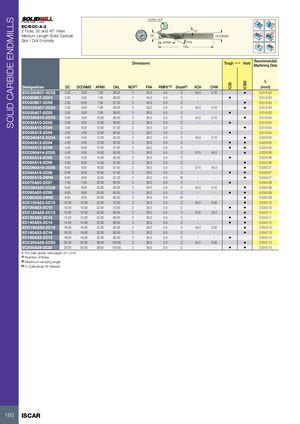

Фрезерные инструменты Iscar 2026 - страница 162
